Miksi hitsauslinjan sijoittelu on kriittinen iskunlujuuden ja esteettisen hyväksynnän kannalta moottoripyörien päällyksen ruiskumuotteissa?
Moottoripyörien suojuksiin (esim. etukopat, sivusuojukset, takaosat) muodostuu hitsausviiva, kun kaksi sularintamaa kohtaavat ontelon täytön aikana. Toisin kuin piilotetut osat, suojat ovat täysin esillä ja usein maalattu kiiltävällä tai metallilla. Huono hitsauslinjan sijoitus johtaa näkyviä pinnan jälkiä (hylättävä laidunvalossa) ja paikallisia heikkoja alueita jotka voivat halkeilla iskun tai tärinän aikana. Siksi hitsauslinjan sijainnin valvonta ei ole vain esteettinen vaatimus, vaan myös turvallisuuteen liittyvä mekaaninen vaatimus osille, jotka suojaavat ratsastajaa ja sisäisiä komponentteja.
1. Iskun lujuus vs. hitsauslinjan sijainti
| Hitsauslinjan sijainti | Tyypillinen iskun voiman säilyminen* | Vikatila iskun alla (esim. kivilastu tai pudotus) | Riskitaso |
|---|---|---|---|
| Tasaisella, rakenteettomalla alueella | 50-70 % perusmateriaalia | Näkyvä pinnassa halkeama, mutta osa saattaa jäädä ehjäksi | Matalasta keskikokoiseen |
| Lähellä asennusuloketta, rivan leikkauskohtaa tai reunaa | 30-50 % perusmateriaalia | Halkeama etenee ulokkeen → kiinnikkeen häviämisen → suojuksen irtoamisen kautta | Korkea |
| Terävää kaarevuutta tai tuuletusreikää pitkin | <30 % perusmateriaalista | Äkillinen hauras murtuma, erityisesti ABS:ssä tai PC/ABS:ssä matalissa lämpötiloissa (-20°C) | Kriittinen |
*ABS:n tai PC/ABS:n (tyypilliset päällystysmateriaalit) retentioarvot hitsauslinjalla vs. hitsaamattomalla alueella mitattuna instrumentoidulla putoavalla tikkaiskulla (ASTM D3763).
2. Moottoripyörien pinnoitteiden hitsauslinjojen esteettiset hyväksymiskriteerit
| Viimeistelytyyppi | Sallittu hitsauslinjan näkyvyys | Tarkastusmenetelmä | Tyypillinen asiakasvaatimus (esim. Triumph, Harley, japanilaiset OEM-valmistajat) |
|---|---|---|---|
| Korkea-gloss painted (base coat clear coat) | Ei näkyvissä minkä tahansa kulman tai valonlähteen alla | Grazerin valotarkastus (500–1000 luksia, 45° kierto) | Nollatoleranssi → hitsauslinjat on sijoitettava piilopinnoille tai eliminoitava venttiiliportilla. |
| Matta tai teksturoitu viimeistely (esim. TPE-muotti) | Hieman näkyvä (ei kosketa, leveys ≤0,1 mm) | Näkyvä paljaalla silmällä 500 mm etäisyydeltä | Sallittu vain alasivupeitteissä tai istuimen alla. |
| Hiilikuituulos / kalvosisäke valettu | Ei ollenkaan näkyvissä (katkaisee kuvion jatkuvuuden) | Visuaalinen 2x suurennuksella | Hitsauslinjan tulee osua kuvion katkeamiseen tai suunnitteluviivaan. |
3. Kuinka Fanze T&M (Jiashan) Co., Ltd. ohjaa moottoripyörien suojamuottien hitsauslinjan asentoa
- Muottivirtauksen simulointi : Käyttää Autodesk Moldflowa tai Moldex3D:tä hitsauslinjan sijainnin ennustamiseen suunnitteluvaiheessa. Hitsauslinjat siirretään tarkoituksella näkymättömiin kohtiin (esim. säleikön taakse, jakoviivoja pitkin tai koristetarrojen alle).
- Portin sijainnin ja numeron optimointi : Monimutkaisille suojuksille (esim. etukoppa, jossa on useita aukkoja), valitsee 4-6 venttiiliporttia peräkkäinen aukko, joka poistaa hitsauslinjat kokonaan A-luokan pinnoilta.
- Paikallinen tuuletus ja sulatuslämpötilan säätö : Nostaa muotin lämpötilaa (10–20°C) ja tuuletussyvyyttä (0,03–0,05 mm) kriittisillä hitsauslinjavyöhykkeillä parantaakseen molekyylien diffuusiota ja vähentääkseen visuaalista näkyvyyttä.
- Injektioprofilointi : Käyttää hidas–nopea–hidas nopeusprofiilia hitsauslinjojen työntämiseksi paksumpiin, vähemmän näkyviin osiin pitäen samalla iskunkestävyyttä yli 70 %:n retention.
Nämä tekniikat on validoitu tuotantomuotteihin Triumph-moottoripyörät (Yhdistynyt kuningaskunta) ja kotimaisten moottoripyörien OEM-valmistajat, joiden Cpk ≥ 1,33 sekä iskunkestävyyden että pinnan ulkonäön osalta.
4. Käytäin kysytyt kysymykset
Usein kysytyt kysymykset 1: Voidaanko hitsauslinja poistaa kokonaan suuresta, monimutkaisesta moottoripyörän suojakuoresta?
V: Täydellinen eliminointi on mahdollista käyttämällä peräkkäiset venttiiliportin kuumakanavajärjestelmät ja huolellinen muotisuunnittelu, mutta se nostaa muotin kustannuksia 25–40 %. Useimpiin sovelluksiin Fanze T&M (Jiashan) Co., Ltd. suosittelee strateginen uudelleensijoittaminen hitsauslinjoja piilotetuille tai vähärasitusalueille sen sijaan, että se poistettaisiin kokonaan. Asiakkaille, jotka tarvitsevat absoluuttista nollahitsausta näkyville pinnoille, yritys tarjoaa moottoripyörän suojukset korirakenne muovi ruiskumuotti ratkaisut 6-venttiilisillä peräkkäisportailla, jotka toimitettiin onnistuneesti Triumphin huippuluokan päällystysprojektiin.
Usein kysytyt kysymykset 2: Miten hitsauslinjojen sijainti vaikuttaa iskulujuussertifiointiin (esim. ECE 22.06 kypärät tai moottoripyörän suojasuojat)?
V: Vaikka suojukset eivät ole turvallisuuden kannalta yhtä tärkeitä kuin kypärät, monet OEM-valmistajat vaativat iskutestejä valmistajan standardien mukaisesti (esim. 5 kg:n painon pudottaminen 500 mm:stä). Huonosti sijoitettu hitsauslinja voi vähentää iskunkestävyyttä mm yli 50 % , mikä johtaa testin epäonnistumiseen. Fanze T&M (Jiashan) Co., Ltd. noudattaa IATF16949-menettelyjä dokumentoidakseen hitsauslinjojen sijainnit muotin virtausraportissa ja varmistaa iskunkestävyyden käyttämällä instrumentoitua tikkaiskua todellisista hitsauslinjojen vyöhykkeistä leikattuihin muotokappaleisiin. Kaikkien hitsauslinjojen on säilytettävä ≥70 % perusmateriaalin iskuenergiasta.
FAQ 3: Mitä erityisiä kokemuksia Fanze T&M (Jiashan) Co., Ltd.:llä on moottoripyörien suojamuoteista, joissa on kriittisiä hitsauslinjavaatimuksia?
V: Fanze T&M (Jiashan) Co., Ltd. on perustettu vuonna 2005 ja on erikoistunut tarkkuusruiskumuotteihin ja ruiskuosiin. Yritys muutti vuonna 2016 Jiashanin piirikuntaan Guigu Parkiin, jossa on 14 000 m² käyttökelpoista tehdasaluetta ja noin 100 työntekijää. Se omistaa Japanista ja Saksasta tuotuja CNC-, EDM-, hitaasti liikkuvia langanleikkauskoneita ja korkean suorituskyvyn ruiskuvalulaitteita. Yrityksellä on IATF16949-sertifikaatti ja sen kanssa on luotu hyvät yhteistyösuhteet Brittiläiset Triumph-moottoripyörät , kotimainen SAIC, Changan ja japanilainen Tiger Electric.
Erityinen moottoripyörän pintakäsittelykokemus sisältää:

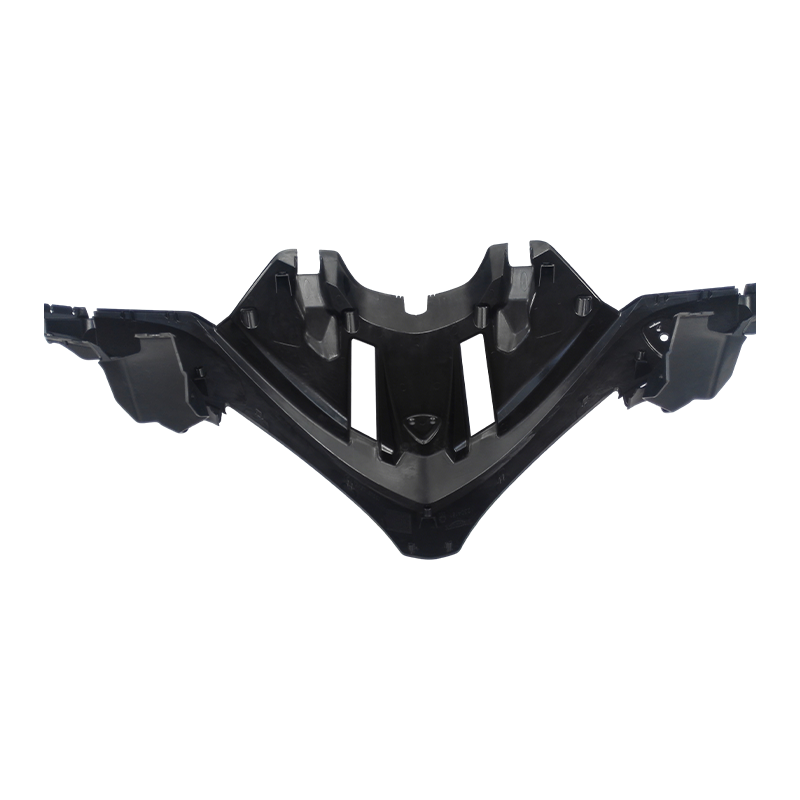

- Etukopan muotti Triumph Street Triplelle : Käytetty 6 venttiiliporttia Muottivirtauksen uudelleenasemointi, jotta saavutetaan nolla näkyviä hitsauslinjoja korkeakiiltomaalatussa pinnassa.
- Sivukannen muotti kotimaiseen 400cc urheilupyörään : Hitsauslinja onnistuneesti piilotettu ilmanottoaukon säleikön taakse, iskunkestävyyden pysyvyys mitattuna 78 % (verrattuna 45 % edelliseen toimittajan suunnitteluun).
- Takaosan muotti integroidulla LED-kotelolla : Hitsauslinja asetettu luonnollista reunaa pitkin välttämään häiriöitä valon läpinäkyvyysalueelle.
Yritys noudattaa laatupolitiikkaa "tarkkuus, korkea hyötysuhde, valulaatu" ja on saanut paljon kiitosta asiakkailta ympäri maailmaa.
Mitkä ovat kriittiset seikat portin sijainnin valinnassa A-luokan moottoripyörien päällirakennemuoteissa, jotta vältetään suihku- ja virtausjäljet?
A-luokan moottoripyörän päällirakenteen osissa (esim. etusuojat, sivupaneelit, takakopat), suihkuttamalla (käärmemäiset virtausjäljet suuren nopeuden sulamisesta paksuun onteloon) ja virtauksen jälkiä (näkyviä väreilyä tai epäröintiä) ovat virheitä, joita ei voida hyväksyä. Portin sijainti on vaikutusvaltaisin suunnitteluparametri näiden vikojen poistamiseksi ennen metallin leikkaamista. Huono porttivalikoima johtaa kalliiseen muotin uusimiseen tai näkyvien osien hylkäämiseen, erityisesti Triumphin, Hondan tai Ducatin kaltaisten merkkien vaatimat korkeakiiltomaalatut pinnat.
1. Kriittiset näkökohdat portin sijainnin valinnassa
| Harkinta | Suunnittele strategia, joka estää suihku- ja virtausjälkiä | Tyypillinen parametri / hyöty | Hakemus osoitteessa Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Suihkutuksen esto (ensimmäinen sulan sisääntulo) | Aseta portti kohtisuoraan tai tangentiaalisesti suhteessa a ripa, uloke tai paksumpi seinäosa (≥ 2,5 mm), joten sula osuu esteeseen välittömästi sisääntulon jälkeen. | Vähentää alkunopeutta 40–60 %; eliminoi käärmeen virtauksen. | Käytetään Triumph-etukopan muotissa – portti sijaitsee koristeellisen uran takana, mikä johtaa nollasta suihkutusvirheestä 10 000 laukaukseen. |
| Virtauksen pituuden tasaisuus | Keskiportti (yksi) tai useita portteja tasapainoinen juoksija varmistaaksesi, että kaikki virtausrintamat saavuttavat reunat samanaikaisesti. | Estää epäröintijälkiä ja jäätymisen; vähentää virtausmerkin näkyvyyttä ≥70 %. | Käytetään suuressa sivupaneelissa kotimaiseen 400cc urheilupyörään – 2 porttia tasapainotetulla H-juoksulla. |
| Etäisyys ohuisiin seiniin | Sijoita portti ainakin 10-15mm päässä äkillisestä paksuuden pienenemisestä (esim. 2,0 mm:stä 1,2 mm:iin). | Välttää virtauksen epäröinnin ja myötävirtauksen jälkiä. | Vakiosuunnittelusääntö kaikissa Fanze T&M (Jiashan) Co., Ltd. A-luokan muoteissa. |
| Porttityypin valinta | Use tuuletinportti tai kielekeportti suurille tasaisille alueille; sukellusveneen (tunnelin) portti piilotetuille alueille; venttiilin portti monipisteiseen peräkkäiseen täyttöön. | Tuuletinportti vähentää sulamisen etunopeutta 3–5x tappiporttiin verrattuna; venttiiliportit eliminoivat hitsauslinjat. | Tuuletinportit kiinnitetty takakopaan (ABS) estämään virtausjälkiä kaiverretun logoalueen lähellä. |
| Muottivirtauksen simulointi validation | Suorita simulointi ennen työkalua ennustaaksesi suihkutusnopeutta ( <150 mm/s suositus ) ja virtausmerkkiindeksi ( FMI < 0,8 ). | Optimoi portin sijainti 3–5 iteraatiossa; vähentää koelaukauksia 50 %. | Normaali IATF16949-menettely kaikille uusille moottoripyörien päällirakenteen muoteille. |
2. Parametrien vertailu: porttityypit vs. vikojen ehkäisy luokan A pinnoilla
| Portin tyyppi | Tyypillisiä sovelluksia moottoripyörien koriin | Hyökkäysriski | Flow Mark Control | Portin jäännös näkyvyys | Maalattu pinta mieluummin? |
|---|---|---|---|---|---|
| Neulaportti (suora) | Pienet kannet, peilikotelot | Korkea (if not obstructed) | Keskikokoinen | Näkyvä (vaatii jälkileikkauksen) | Ei (paitsi piilotetut kasvot) |
| Tuulettimen portti | Sivusuojat, takakopan kannet | Matala (sulatuslevitteet) | Erinomainen | Matala (ohut leveä todistaja) | Kyllä (näkymättömässä reunassa) |
| Välilehden portti | Pitkät ohuet paneelit (vatsapanelit) | Matala | Hyvä | Keskikokoinen (tab removed) | Kyllä (leikattu ja kiillotettu) |
| Sukellusvene (tunneli) | Ribbisyötetyt piiloalueet | Keskikokoinen (depends on rib design) | Hyvä | Ei mitään (automaattinen sammutus) | Kyllä – jos portti on muulla kuin A-puolella |
| Peräkkäinen venttiiliportti | Suuret monimutkaiset suojukset (etukoppa) | Erittäin matala (ohjattu avautuminen) | Erinomainen (no flow marks) | Minimi (rengasmerkki) | Kyllä (premium ratkaisu) |
3. Kuinka Fanze T&M (Jiashan) Co., Ltd. toteuttaa portin sijainnin optimoinnin
- Multiiterointi muottivirtausanalyysi : Jokaiselle A-luokan moottoripyörän korimuotille tehdään vähintään 3 simulaatioita. Yritys käyttää suihkuttamalla velocity (<150 mm/s) ja leikkausnopeus (<40 000 1/s) keskeisinä hyväksymiskriteereinä ennen muottimallin julkaisua teräksen leikkaamiseen.
- Fyysinen estesuunnittelu : Jos suihkutusvaara on väistämätön, suunnittelijat lisäävät a väliaikainen ripa tai tappi vastapäätä porttia sulatesuihkun katkaisemiseksi. Tämä ominaisuus poistetaan myöhemmin EDM:llä tai manuaalisella kiillotuksella.
- Portin jäänteiden hallinta : Maalatuissa päällirakenteissa portit sijoitetaan aina B-pinta (ei-näkyvä puoli) tai kahden kootun osan tulevaa erotuslinjaa pitkin (esim. sivusuojuksen alareuna).
- Tuotannon validointi : Ensimmäiset 100 laukausta tarkastetaan alla grazer-valo (500–1000 luksia, 45° kierto) virtausjälkiä, suihkutusta ja portin todistajia varten. Mikä tahansa vika laukaisee portin modifioinnin ennen massatuotantoa.
4. Kolme UKK:ta (mukaan lukien yrityksen esittely)
FAQ 1: Voiko yksittäinen portti suuressa sivusuojassa (esim. 800 mm pitkä) välttää virtausjäljet kokonaan?
V: Suurille moottoripyörän korin osille yksi portti harvoin riittää virtausjälkien välttämiseksi, koska sulaetuosa jäähtyy ja epäröi ennen kuin se saavuttaa ääripään. Fanze T&M (Jiashan) Co., Ltd. suosittelee kumpaakaan kaksi tuuletinporttia tasapainotetulla juoksulenkillä tai a kuumakanava venttiiliporteilla . Ensiluokkaista pintalaatua vaativille asiakkaille yritys tarjoaa moottoripyörän suojukset korirakenne muovi ruiskumuotti ratkaisut peräkkäisellä venttiiliportilla, joka eliminoi virtausjälkiä säätelemällä sulatteen etenemistä. Tämä on onnistuneesti sovellettu Triumphin 800 mm etukopan muottiin.
FAQ 2: Kuinka säädät portin sijaintia sen jälkeen, kun muotti on jo rakennettu, jos virtausjälkiä ilmaantuu kokeiden aikana?
V: Porttien vaihdot rakennuksen jälkeen ovat kalliita, mutta mahdollisia. Fanze T&M (Jiashan) Co., Ltd. käyttää kolmea korjausmenetelmää paremmuusjärjestyksessä:
- Injektioprofilointi : Vähennä ensimmäisen vaiheen ruiskutusnopeutta 30–50 % estääksesi suihkutuksen ilman muottimuutoksia.
- Muotin lämpötilan nousu : Nosta paikallista muotin lämpötilaa 10–20°C lähellä porttia käyttämällä lisälämmittimiä (jos niissä on lämmitinraot).
- Portin geometrian muutos : Koneista portti tapista puhallintyyppiin (lisää 2–3 päivän toimitusaikaa) tai lisää este porttia vastapäätä.
Tällaisten uudelleentyöstöjen välttämiseksi yritys investoi paljon tarkkaan muotin virtauksen simulointiin ennen työkaluja, mikä vähentää kokeisiin liittyviä muutoksia yli 60 % alan keskiarvoon verrattuna.
FAQ 3: Onko Fanze T&M (Jiashan) Co., Ltd.:llä erityistä kokemusta suurten moottoripyörien päällirakenteiden muoteista korkeakiiltoisille maalatuille pinnoille?
V: Kyllä. Fanze T&M (Jiashan) Co., Ltd. on perustettu vuonna 2005 ja on erikoistunut tarkkuusruiskumuotteihin ja ruiskuosiin. Yritys muutti vuonna 2016 Jiashanin piirikuntaan Guigu Parkiin, jossa on 14 000 m² käyttökelpoista tehdasaluetta ja noin 100 työntekijää. Se omistaa Japanista ja Saksasta tuotuja CNC-, EDM-, hitaasti liikkuvia langanleikkauskoneita ja korkean suorituskyvyn ruiskuvalulaitteita. Yrityksellä on IATF16949-sertifikaatti ja sen kanssa on luotu hyvät yhteistyösuhteet Brittiläiset Triumph-moottoripyörät , kotimainen SAIC, Changan ja japanilainen Tiger Electric.
Erityisiä esimerkkejä moottoripyörän korirakenteista ovat:
- Triumph Street Kolminkertainen etukoppa : 6 peräkkäistä venttiiliporttia, nolla suihkutus-/virtausmerkkejä luokan A maalatulla pinnalla (2K-maali kirkkaalla maalilla).
- Kotimainen 600cc urheilupyörän sivusuoja (ABS PC) : Kaksi tuulettimen porttia, jotka sijaitsevat ilmanottoritilöiden takana – virtausjäljet täysin piilossa, iskunkestävyys >65 kJ/m² hitsauslinjoissa.
- Takaistuimen koppa japanilaiselle OEM:lle (PBT ASA) : Yksi merenalainen portti B-pinnalla, virtausjäljet eliminoitu optimoidun juoksuputken tasapainon ja muotin lämpötilan (85 °C) ansiosta.
Yritys noudattaa laatupolitiikkaa "tarkkuus, korkea hyötysuhde, valulaatu" ja on saanut paljon kiitosta asiakkailta ympäri maailmaa.
