Moottoripyörän etuosan ruiskutusmuotti

Keskeiset edut

• Suuri monimutkainen pintamuovauskyky: Taitava käsittelemään suuria mittoja, syviä onteloita ja kahden laukauksen/monilaukauksen vaatimuksia. Tarkka jakoviivasuunnittelu varmistaa tasaiset, tasoon sopivat ulkolinjat.
• Luokan A pinnan laadunvarmistus: Muotin ontelot käyvät läpi voimakkaan kiillotuksen tai hienon teksturoinnin, jotta saavutetaan peilimäinen kiilto tai tasainen rakeisuus, mikä täyttää moottoripyörän etusuojien ulkonäkövaatimukset.
• ThinWall-rakenteen ohjaus: Porttien asettelu ja hitsauslinjojen paikat on optimoitu muottivirtausanalyysin avulla, jotta saavutetaan kevyitä, ohutseinäisiä malleja säilyttäen samalla jäykkyys, vähentäen materiaalin kulutusta ja kiertoaikaa.

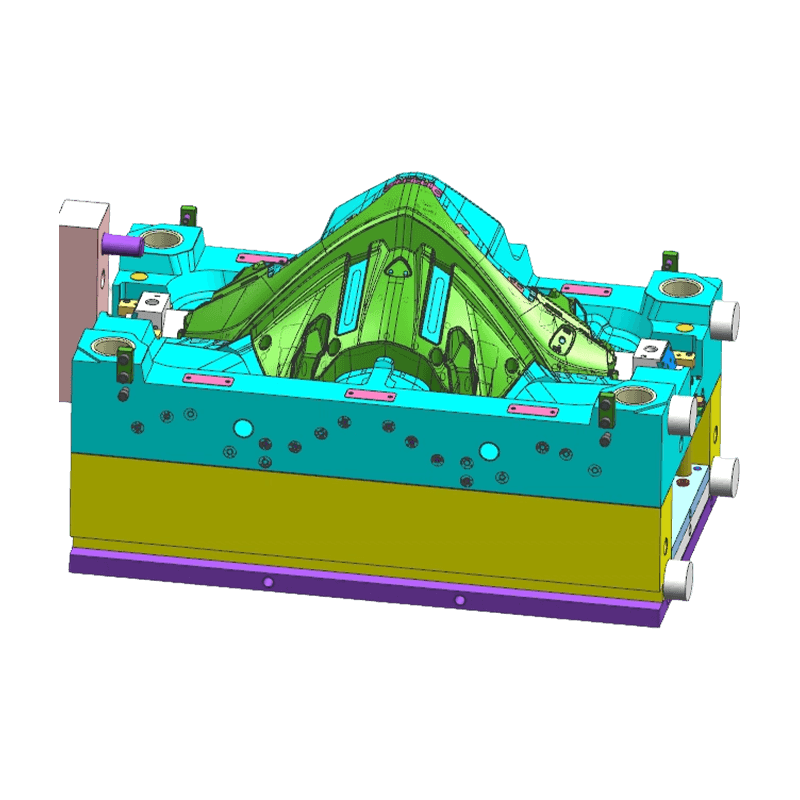

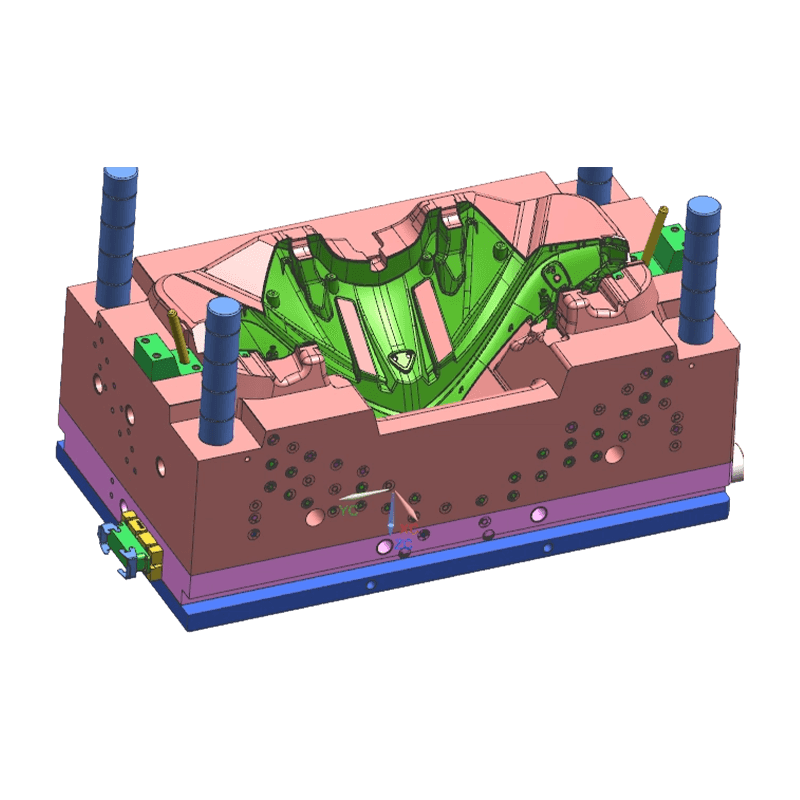

• Muotin jäykkyyssuunnittelu: Suurissa muoteissa käytetään lujia muottipohjaa ja paksunnettuja levyjä yhdistettynä monipistekiinnitysjärjestelmiin, jotta voidaan minimoida taipuma korkeassa ruiskutuspaineessa, mikä varmistaa osan mittojen vakauden.

Tuotteen ominaisuudet

• Tarkka erotusviivan suunnittelu: Jakoviivan sovitustarkkuutta säädetään 0,02 mm:n sisällä välähdyksen estämiseksi kiinnityksen aikana, mikä varmistaa tasaiset, luonnolliset ulkolinjat.
• Integroitu mekanismisuunnittelu: Muotti yhdistää liukusäätimet, nostimet ja hydrauliset ytimen vetoyksiköt muodostaen monimutkaisia ominaisuuksia, kuten sivukiinnitysreikiä, napsautuksia ja tuuletusritilöitä.
• Lämpötilan ohjausjärjestelmä: Tehokkaat mukautuvat jäähdytyskanavat on suunniteltu varmistamaan tasainen jäähdytys suurissa osissa, mikä vähentää vääntymistä ja sisäistä jännitystä.
• Optimoitu tuuletusjärjestelmä: Tarkat tuuletusurat on sijoitettu viimeisille täyttöalueille ja jakoviivojen varrelle estämään kaasun juuttumisen aiheuttamat palovammoja tai lyhyitä laukauksia.
• Kulutuskestävyys ja elinikäsuunnittelu: Kriittiset liikkuvat osat ja erittäin kuluvat alueet käyttävät kulutusta kestävää terästä nitraus- tai pinnoituskäsittelyllä vakauden varmistamiseksi pitkän aikavälin massatuotannossa.

Sovellukset

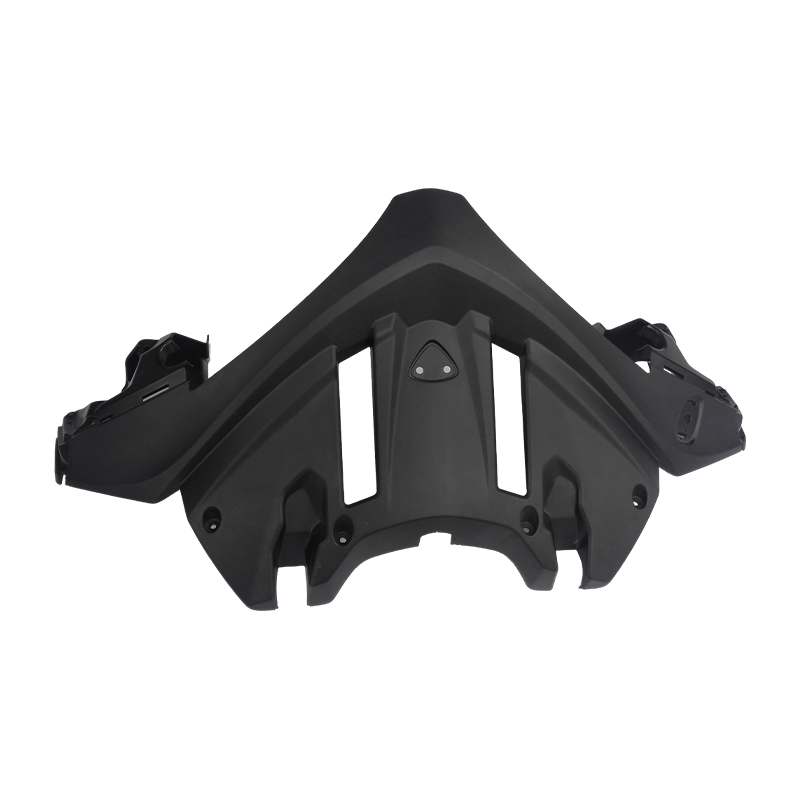

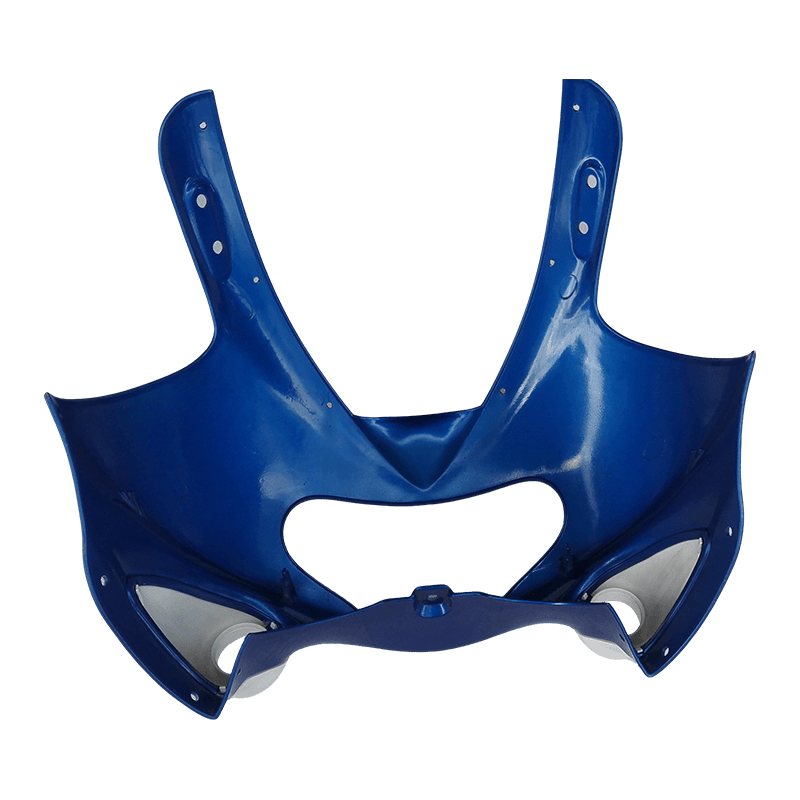

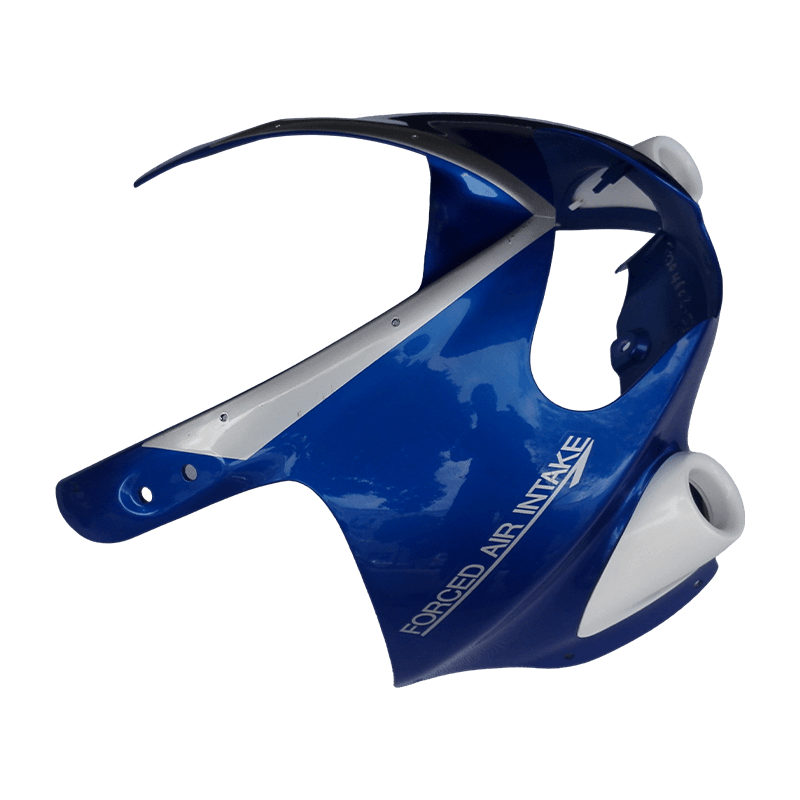

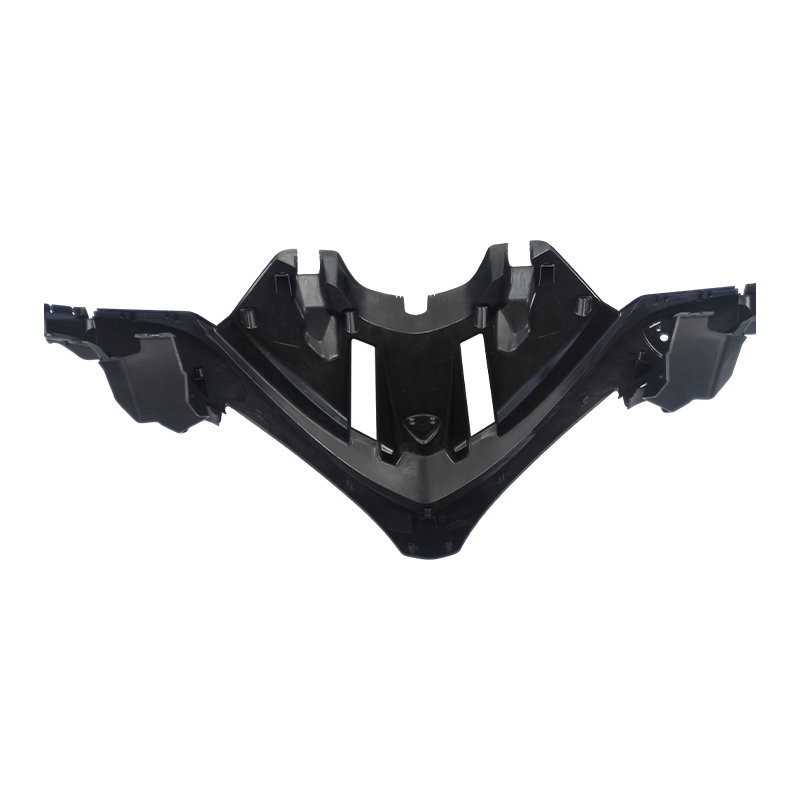

Tätä muottia käytetään ensisijaisesti moottoripyörien valmistuksessa erilaisten bensiini- ja sähkömoottoripyörien etusuojien valmistukseen. Se soveltuu katupyörille, urheilupyörille, cruisereille ja skoottereille, jotka toimitetaan moottoripyörien OEM-valmistajille ja Tier 1 -toimittajille.

Yleisiä ongelmia ja ratkaisuja

• Ongelma: Vääntyminen suurissa ohutseinämäisissä osissa.
  Ratkaisu: Optimoi portin sijainti ja määrä muottivirtausanalyysin avulla; suunnittele vakiojäähdytys tasaiseen lämpötilaan; esiasetettu vastamuodon kompensointi muotin suunnittelussa.
• Ongelma: Näkyviä hitsausviivoja ulkoasupinnalla.
  Ratkaisu: Optimoi portin asettelu siirtääksesi hitsauslinjoja ei-ilmeneville alueille; nosta muotin lämpötilaa tai käytä peräkkäistä venttiiliporttia; aseta tuuletusaukot hitsauslinjojen paikkoihin.
• Ongelma: Vetojäljet tai ejektorin nastamerkit ulkoasupinnalla poiston aikana.
  Ratkaisu: Optimoi vetokulmat; kiillota tai päällystä syvät ontelopinnat; optimoida ejektorijärjestelmän asettelua ja lisätä poistoaluetta.

Tärkeitä huomioita

• Tarjoa täydelliset 3D-tiedot moottoripyörän etukuoresta ja luokan A pintavaatimuksista ennen muotin suunnittelua ja määritä selkeästi jakoviivan sijainti ja ulkonäköalueet.
• Määritä muovimateriaalin laatu ja lisäaineet (esim. UV-stabilisaattorit, lasikuitupitoisuus) tarkasti kutistumisasetuksiin ja teräksen valinnan arviointiin.
• Käytä suurten muottien kuljetuksen ja varastoinnin aikana erityisiä tukijalkoja estääksesi muotin jalkoihin kohdistuvan epätasaisen voiman, joka voi aiheuttaa levyn muodonmuutoksia.
• Tarkista säännöllisesti kuumakanavan lämpötilansäätöjärjestelmä ja hydraulisten/pneumaattisten ytimen vetoyksiköiden tiivistys oikean toiminnan varmistamiseksi.

Q: 10. Jos haluan kehittää ruiskupuristettuja osia sisältävän tuotteen, millaista apua voit tarjota?

Voimme tarjota täyden tuen tuotekehityksen tarkastelusta ja rakennesuunnittelusta muottien valmistukseen, volyymiruiskuvaluun, painamiseen ja kokoonpanoon. Voimme tehdä yhteistyötä asiakkaiden kanssa tuotekehityksen alkuvaiheessa optimoidaksemme suunnittelut kustannusten vähentämiseksi ja valmistettavuuden parantamiseksi.

Q: 9. Mikä on yrityksen laatupolitiikka?

Yritys noudattaa aina "tarkkuus, korkea tehokkuus, taontalaatu" -laatupolitiikkaa ja on sitoutunut tarjoamaan asiakkaille korkealaatuisia palveluita edistyneen teknologian ja erinomaisen johtoryhmän avulla.

Q: 8. Mitkä ovat kilpailuetusi muihin muottiyrityksiin verrattuna?

Etumme ovat Singaporen tarkkuusmuottiteknologian, kehittyneiden tuotantolaitteiden (laajuisesti tuodut CNC- ja ruiskuvalukoneet), kattavan yhden luukun tuotantoprosessin (suunnittelusta kokoonpanoon) ja IATF:n 16949 sertifioiman tiukan laadunhallintajärjestelmän yhdistelmässä.

Q: 7. Ketkä ovat pääasiakkaitasi ja mille alueille tuotteita viedään?

Olemme luoneet hyvät yhteistyösuhteet tunnettujen yritysten kanssa, mukaan lukien Iso-Britannian Land Rover ja Triumph Motorcycles, kotimainen SAIC, Changan, ABB:n latausasemat ja japanilainen Tiger Corporation. Tuotteitamme viedään esimerkiksi Japaniin, Eurooppaan ja Yhdysvaltoihin.
