Kuinka estät kosteuden ja tuuletusongelmien aiheuttamia hopeisia raitoja ja kuplia korkeakiiltoisissa läpinäkyvissä PC-osissa?
Korkeakiiltoisissa läpinäkyvissä polykarbonaatissa (PC) ruiskuvaletuissa osissa (esim. autojen valonsuojukset, lääketieteellisten laitteiden kotelot tai elektroniset näyttölinssit) hopeisia raitoja ja kuplia (tyhjät tai kaasutaskut) ovat kriittisiä visuaalisia vikoja, jotka tekevät osista kelpaamattomia. Nämä viat johtuvat ensisijaisesti kosteutta hartsissa (PC on hygroskooppinen ja hajoaa yli 0,02 % kosteudesta) ja riittämätön tuuletus (loukkuun jäänyt ilma tai hajoamiskaasut eivät pääse ulos). Niiden estäminen vaatii materiaalin kuivaamisen, muotin suunnittelun ja prosessin ohjauksen yhdistelmää.
1. Hopeajuovien ja kuplien syyt
| Vian tyyppi | Ensisijainen syy | Ulkonäkö | Kriittinen kynnys |
|---|---|---|---|
| Hopeisia raitoja | Kosteus >0,02 % → hydrolyysi → kaasu (CO₂, H2O-höyry) laajenee sulan etupuolella. | Hopeanhohtoiset, aaltoilevat viivat virtaussuunnassa. | PC:n kosteuspitoisuus ≤0,015 % (kuivaajan kastepiste -40 °C, 4–6 tuntia 120 °C:ssa). |
| Kuplat (tyhjiöt) | Huonosta tuuletuksesta johtuen loukkuun jäänyt ilma tai lämpöhajoamisesta johtuva kaasu (sulamislämpötila >320°C). | Pyöreät tai pitkänomaiset kaasutaskut lähellä pintaa tai paksujen seinien sisällä. | Tuuletussyvyys: 0,02-0,03 mm PC:lle (syvempi aiheuttaa salaman). Sulamislämpötila ≤310°C. |
| Combined (splay kuplia) | Riittämätön vastapaine, korkea ruuvin nopeus → ilman juuttuminen sulatteeseen. | Kaoottisia hopeajuovia, joissa on hajallaan olevia mikrokuplia. | Vastapaine: 5-10 bar; ruuvin nopeus: 40-60 rpm. |
2. Ennaltaehkäisymenetelmät – Parametrien vertailu
| Ennaltaehkäisytoimenpide | Suositeltu parametrialue PC:lle | Vaikutus vikojen vähentämiseen | Toteutus Fanze T&M (Jiashan) Co., Ltd:ssä. |
|---|---|---|---|
| Materiaalin kuivaus | Kuivausrumpu, kastepiste -40°C - -50°C; 120 °C 4-6 tuntia; kosteus ≤0,015 % (kosteusanalysaattorilla varmistettu). | Estää yli 90 % hopeajuovia. | Kaikki japanilaiset/saksalaiset ruiskuvalukoneet on varustettu kuivausainekuivaimella; in-line kosteusvalvonta kriittisille läpinäkyville osille. |
| Tuuletusaukon suunnittelu | Tuuletussyvyys: 0.02–0.03 mm; width: 6–10 mm; land length: 1–2 mm; followed by 0.5–1.0 mm deep relief channel. Place at weld lines and last fill areas. | Poistaa kuplia ja vähentää hopeajuovia 60–80 %. | Normaali tuuletusasettelu kaikille läpinäkyville muotteille; varmistettu muottivirtausanalyysillä. |
| Ruiskutusnopeuden profilointi | Hidas–nopea–hidas profiili: 20 % nopeus ensimmäiselle 10 %:lle (jotta ilma pääsee poistumaan), 70–90 % keskimmäiselle, 30–50 % viimeiselle 10 %:lle ylipakkaamisen estämiseksi. | Vähentää leikkauslämpenemistä ja kaasun juuttumista. | Käytetään ABB:n latauspinoisissa linssimuotteissa ja autojen sisätilojen läpinäkyvissä kansissa. |
| Vastapaine ja ruuvin nopeus | Vastapaine: 5-10 bar; ruuvin nopeus: 40–60 rpm (pienempi kuin standardi 80–100 rpm läpinäkymättömille hartseille). | Estää ilman kulkeutumisen ja kitkakuumenemisen. | Vakioprosessiasetus kaikille läpinäkyville PC-töille. |
| Muotin lämpötila | Korkea muotin lämpötila: 80–100°C (öljy- tai sähkölämmitys suositellaan). | Parantaa sulan virtausta ja päästää loukkuun jääneen ilman poistumaan ennen jäätymistä. | Saavutettu käyttämällä veden/öljyn lämpötilan säätimiä ja konformisia lämmityskanavia. |
3. Fanze T&M (Jiashan) Co., Ltd:n käyttämät edistyneet tekniikat.
- Tyhjiöilmanvaihto : Suurissa läpinäkyvissä osissa (esim. ajovalojen suojukset) tuuletuskanaviin kohdistetaan aktiivinen tyhjiö (0,5–0,8 baarin absoluuttinen paine) poistamaan jäänyt ilma ennen sulatteen saapumista.
- Muottipinnoite kaasun vapautumista varten : A PVD tai tarttumaton pinnoite (esim. TiN tai DLC) onteloiden pinnoilla vähentää kaasun adheesiota ja parantaa tuuletuksen tehokkuutta.
- Samanaikainen suunnittelu : Ennen muotin rakentamista yritys toimii Muottivirtauksen kaasunpoistosimulaatio tunnistaa ja lisätä tuuletusaukkoja ennakoituihin ilmalukkopaikkoihin.
- Tarkastusprotokolla : Jokainen laukaus tarkastetaan alla 5000 luxin taustavalo hopeajuovia ja kuplia varten; Cpk ≥ 1,33 virheettömällä hinnalla.
4. Kolme UKK:ta (mukaan lukien yrityksen esittely)
FAQ 1: Voidaanko hopeajuovia poistaa kiillottamalla tai pinnoittamalla muovauksen jälkeen?
V: Ei. Hopeajuovat ovat pinnan alla olevia rappeutumismerkkejä tai kaasukanavia sisällä muovimatriisi. Muovauksen jälkeinen kiillotus, maalaus tai pinnoitus ei voi poistaa niitä. Ainoa ratkaisu on ennaltaehkäisy tiukka kuivaus ja optimoitu tuuletus . Fanze T&M (Jiashan) Co., Ltd. takaa hopeajuomattomuuden >98 % ensimmäisillä otoksilla käyttämällä kosteutta poistavia kuivaimia (kastepiste -50°C) ja tarkkaa tuuletusta. Asiakkaille, jotka tarvitsevat korkeinta optista selkeyttä, yritys tarjoaa korkeakiiltoinen läpinäkyvä PC-ruiskumuotti ratkaisuja, joissa on integroitu tyhjiöilmanpoisto ja muottivirtauksen validointi.
FAQ 2: Mikä on suurin sallittu tuuletussyvyys PC:lle välttyäkseen välähdyksestä, ja miten tarkistat sen?
V: PC:lle turvallinen tuuletussyvyys on 0,020–0,030 mm (0,0008–0,0012 tuumaa). Syvemmät tuuletusaukot aiheuttavat salamaa; matalammat tuuletusaukot sitovat kaasua ja aiheuttavat kuplia. Fanze T&M (Jiashan) Co., Ltd. tarkistaa tuuletussyvyyden käyttämällä a tarkkuus rakotulkki (Japanissa valmistettu, ±0,001 mm) jokaiseen muotiin asennuksen aikana ja 50 000 jakson jälkeen. Yritys myös käyttää porrastettu tuuletus : 0,02 mm syvyys ensin 2 mm maalle, sitten 0,05 mm, sitten 0,5 mm täysi kohokuvio. Tämä malli on validoitu läpinäkyville linssimuotteille japanilaisille Tiger Electricille ja ABB:lle.
FAQ 3: Mitä erityisiä kokemuksia Fanze T&M (Jiashan) Co., Ltd:llä on korkeakiiltoisista läpinäkyvistä PC-muoteista?
V: Fanze T&M (Jiashan) Co., Ltd. on perustettu vuonna 2005 ja on erikoistunut tarkkuusruiskumuotteihin ja ruiskuosiin. Yritys muutti vuonna 2016 Jiashanin piirikuntaan Guigu Parkiin, jossa on 14 000 m² käyttökelpoista tehdasaluetta ja noin 100 työntekijää. Se omistaa Japanista ja Saksasta tuotuja CNC-, EDM-, hitaasti liikkuvia langanleikkauskoneita ja korkean suorituskyvyn ruiskuvalulaitteita. Yrityksellä on IATF16949-sertifikaatti ja sen kanssa on luotu hyvät yhteistyösuhteet Brittiläinen Land Rover Motors, Triumph Motorcycles, ABB:n latausasemat ja japanilainen Tiger Electric .
Erityinen läpinäkyvä PC-muottikokemus sisältää:

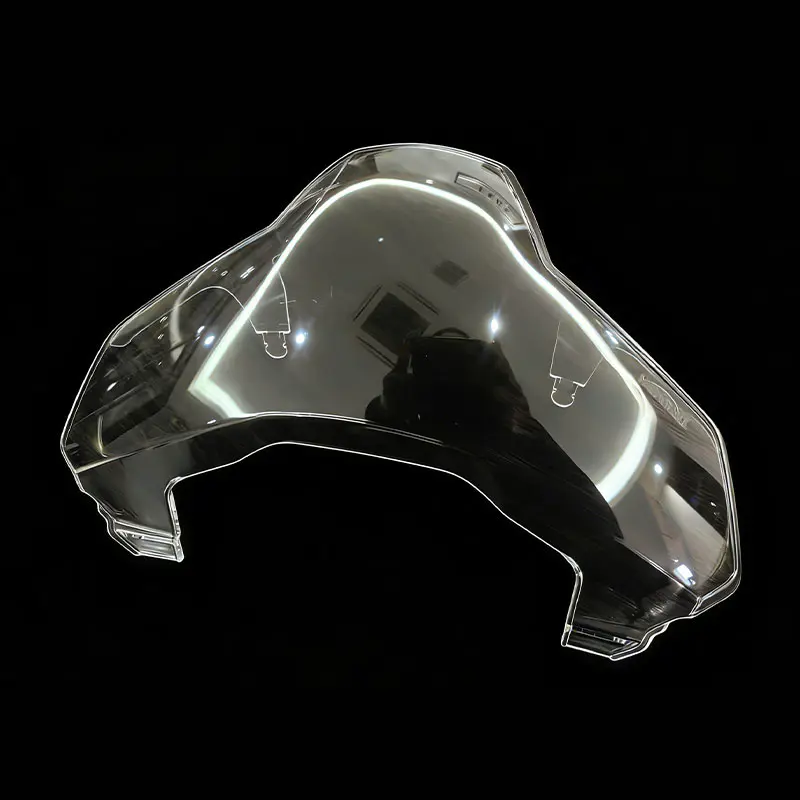

- Autojen ajovalojen sisälinssi SAICille : Saavutettu nolla hopeajuovia käyttämällä tyhjiöilmanvaihtoa Moldflow-optimoidut porttipaikat. Valonläpäisy >89 % 3 mm:n paksuudella.
- EV-latauspakan näytön kansi (ABB) : Valmistettu kuplattomalla UV-stabilisaattorilla; läpäissyt 2000h QUV-testin ilman kellastumista.
- Lääketieteellisten laitteiden läpinäkyvä ikkuna japanilaiselle OEM:lle : Säilytetty ≤0,015 % kosteuspitoisuudessa käyttämällä kastepisteen valvontaa; Cpk selkeyden vuoksi = 1,45.
Yritys noudattaa laatupolitiikkaa "tarkkuus, korkea hyötysuhde, valulaatu" ja on saanut paljon kiitosta asiakkailta ympäri maailmaa.
