Kuinka suunnittelet ruiskumuotit estämään näkyviä neuleviivoja kiiltävällä robottikuoren pinnoilla, joilla on monimutkainen kaarevuus?

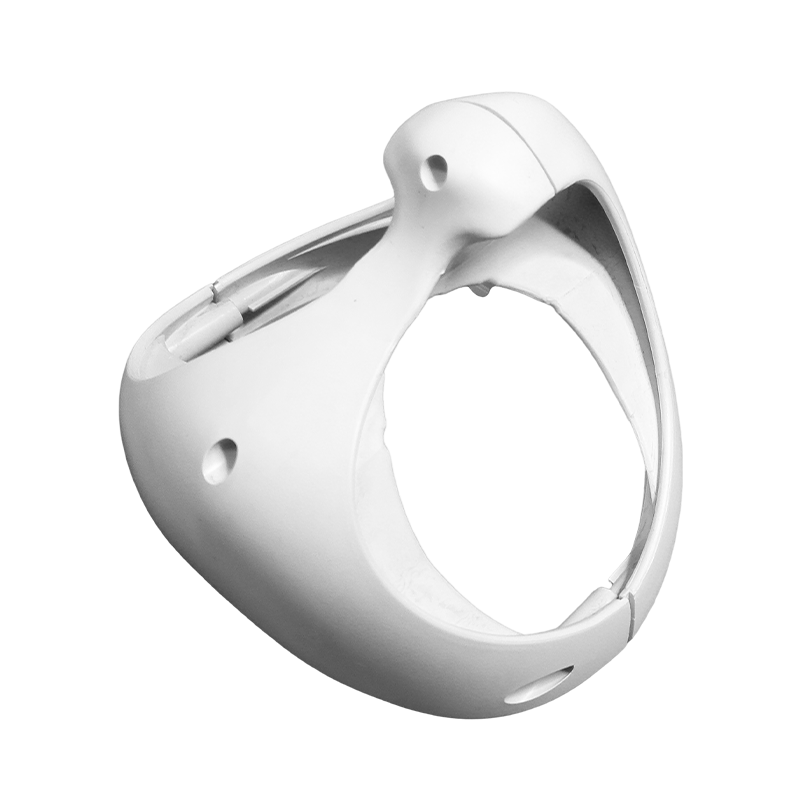

Korkeakiiltoiset robottikuoret (esim. huoltorobotit, pölynimurit tai teollisuusrobotin kannet) vaativat virheettömät esteettiset pinnat. A neulelinja (hitsauslinja) muodostuu, kun kaksi sularintamaa kohtaavat esteen (esim. ulkoneman, rivan tai aukon) ympärillä, eivätkä ne sulaudu täysin yhteen. Monimutkaisilla kaarevilla pinnoilla nämä viivat ovat hyvin näkyvissä laidunvalossa ja ne voidaan havaita virheinä. Näkyvien neuleviivojen estäminen vaatii yhdistelmän sulavirtauksen säätö , portin sijoitus , muotin lämpötilan hallinta , ja pintatekniikka .
1. Tärkeimmät suunnittelustrategiat näkyvien neulosviivojen estämiseksi
| strategia | Suunnittelumenetelmä | Vaikutus neulelinjan näkyvyyteen | Tyypillinen parametri | |
|---|---|---|---|---|
| Portin sijainti ja numero | Sijoita portit siten, että sulan etuosan lähentyminen tapahtuu näkymättömissä alueilla (esim. tulevalla etikettialueella, reunalla tai napsautussovituksen alla). Käytä peräkkäinen venttiiliportti konvergenssin poistamiseksi kokonaan. | Vähentää näkyvyyttä "selvästi näkyvästä" "ei havaittavissa olevaksi" (luokka 1 ASTM D2457:n mukaan). | Venttiilin portin viive: 0,1–0,5 s porttien välillä. | |
| Muotin lämpötila (paikallinen ohjaus) | Käytä itsenäiset lämmityspatruunat tai öljykanavat lähellä neulosviivojen vyöhykkeitä paikallisen muotin lämpötilan nostamiseksi 20–30°C nimellislämpötilaa korkeammaksi. | Parantaa molekyylien diffuusiota, vähentää loven syvyyttä neuleviivalla 40–60 %. | Nimellinen: 70–90°C (PC/ABS); Paikallinen: 100-120°C. | |
| Sulan etunopeusprofilointi | Käytä nopea ruiskutus (200-300 mm/s) juuri ennen neuloa viivan muodostusta nostaaksesi sulamislämpötilaa leikkauslämmityksellä, vähennä sitten välittömästi nopeutta välttääksesi ylipakkauksen. | Nostaa sulamislämpötilaa 5–10°C neulelinjalla, mikä parantaa sulamista. | Profiili: 80 % nopeus → neuleviivavyöhyke → 120 % nopeus 5 mm:lle → takaisin 80 %:iin. | |
| Tuuletus neulelinjassa | Lisää 0,02-0,03 mm syvä tuuletusaukko täsmälleen ennustettuun neuleviivan kohtaan, jotta sisään jäänyt ilma pääsee poistumaan, mikä estää ilmaa juuttumasta, mikä syventää näkyvää merkkiä. | Poistaa "hopea" ulkonäön; pienentää visuaalisen leveyden <0,05 mm:iin. | Tuuletusalueen pituus: 1–2 mm, jota seuraa 0,5 mm kohokuvio. | |
| Muotin pintakäsittely | ylläpitää SPI A-1 (timanttibuff) tai A-2 (6000 karkeus) viimeistely ontelon pinnalla. Neulotut viivat ovat vähemmän näkyvissä erittäin kiillotetuilla pinnoilla, koska valon heijastus on tasaisempaa. | Heijastuksen sironta vähenee, jolloin neulotut viivat jäävät lähes näkymättömiksi. | Rz ≤ 0,05 μm. | |
| Materiaali (tyypillinen robotin kuorille) | Muotin lämpötila (°C) | Sulamislämpötila (°C) | Neuleviivan näkyvyys (ennen optimointia) | Näkyvyys parhaiden käytäntöjen jälkeen |
| PC/ABS (esim. Bayblend T65) | 80-100 | 260–280 | Kohtalainen (leveys 0,15–0,25 mm) | Melkein näkymätön (leveys ≤0,05 mm) |
| PC (täyttämätön, läpinäkyvä tai läpinäkymätön) | 90–110 | 280–310 | Korkea (terävä lovi) | Matala (mutta silti näkyy laidunvalossa ilman venttiiliporttia) |
| ABS (korkeakiilto) | 70–85 | 230-250 | Matalasta kohtalaiseen | Näkymätön (ilmanpoistonopeusprofiloinnilla) |
| PC 10% GF (rakennerobotin kuori) | 90–110 | 280–310 | Korkea (GF-suuntaus parantaa näkyvyyttä) | Keskitaso (vaatii venttiiliportin poistamista varten) |
