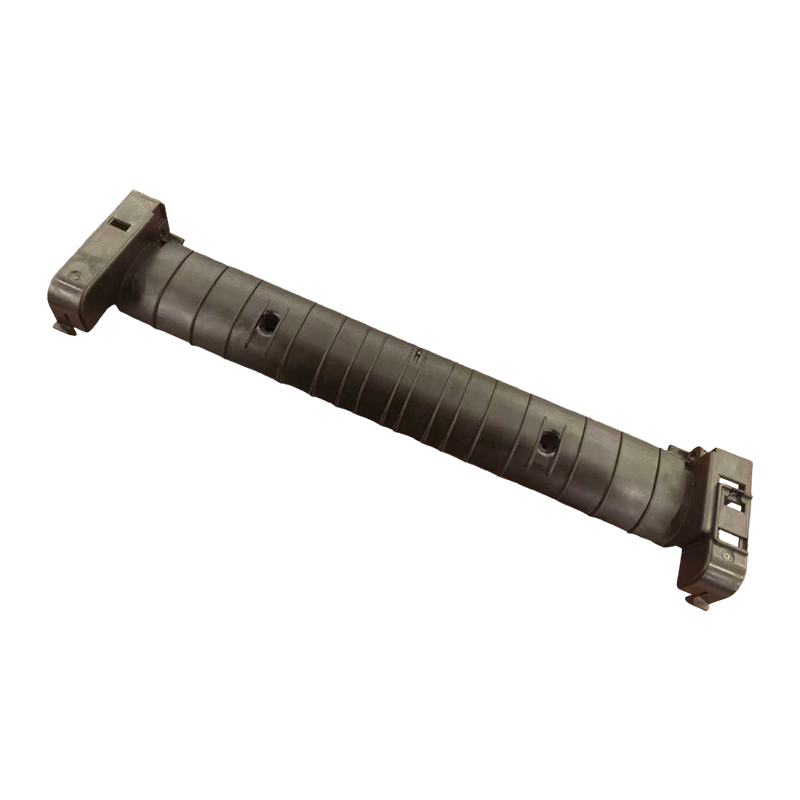

Tulostimen ylempi paperiohjain ruiskumuotin osat

Ydinkompetenssit

• Tarkkuustoimistolaitteiden muotin valmistustekniikka: Tulostimen paperinohjainkomponenttien mikronitason tarkkuusvaatimuksia varten muottiteräs käyttää korkean kulumisen esikarkaistuja laatuja, jotka on käsitelty tarkkuushiomalla ja peili-EDM:llä kriittisten mittatoleranssien varmistamiseksi ±0,02 mm:n sisällä ja paperikanavan pinnan karheuden alle Ra 0,4 μm, mikä vähentää kitkakertoimia.

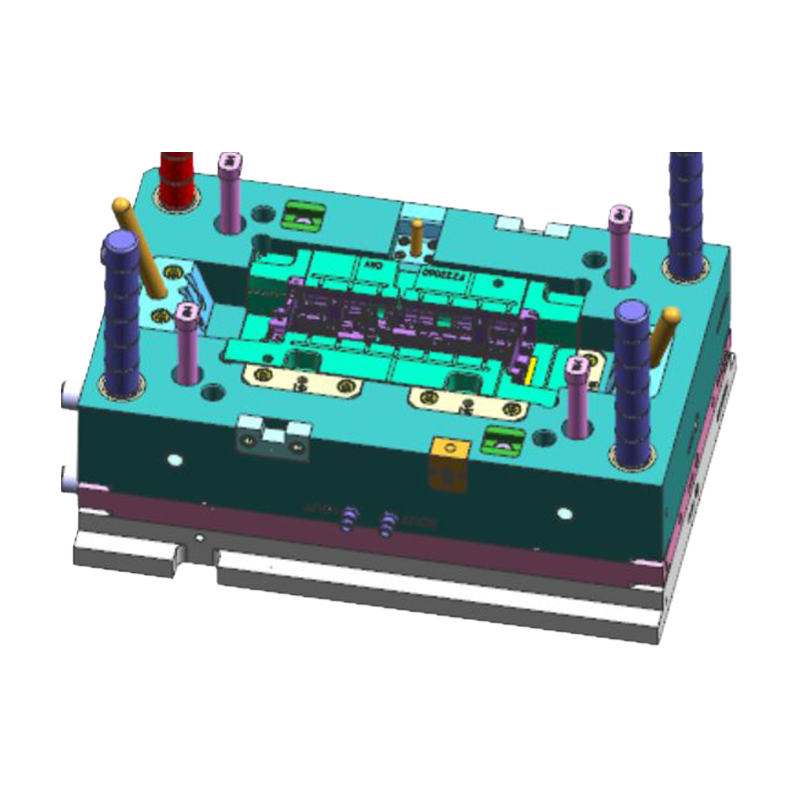

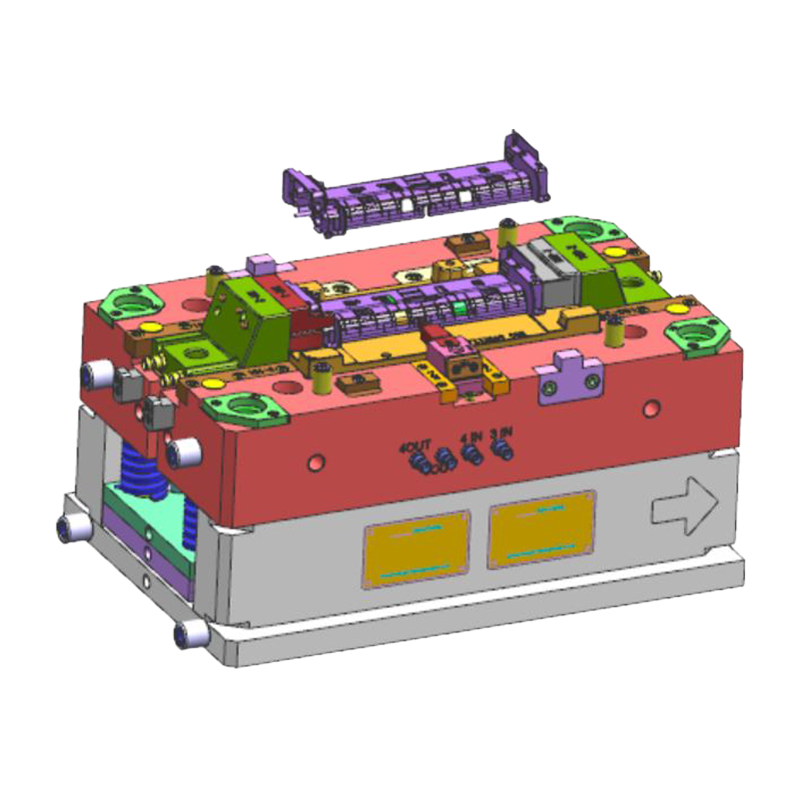

• Monimutkaisen rakenteen muovauskyky: Paperiohjaimen yläkehyksessä on usein ohjausrivat, rajoitinpidikkeet, anturin laukaisuasennot ja metalliset akselin kiinnitysreiät. Muotissa käytetään tarkkuusliukuja, kulmanostimia ja sisäkierreytimen vetomekanismeja, jotka takaavat tasaisen alta poiston ja tarkat kokoonpanon perusmitat myöhempää rungon ja käyttömoduulin asennukseen.
• Runsaat pintakäsittelyprosessit: Tukee erilaisia muotin pintakäsittelyjä, mukaan lukien peilikiillotus, rakeetsaus ja DLC-timanttimainen hiilipinnoite, tuottaen ohjauskomponentteja, joissa on sileät kulutusta kestävät pinnat ja sileä paperinkulku, jotka vastaavat toimistolaitteiden teollisen suunnittelun vaatimuksia.
• Yhden luukun komponenttien toimitus: Muottien valmistuksen lisäksi ominaisuudet ulottuvat muovin hitsaukseen ja kokoonpanoon, paperiohjaimen ylemmän kehyksen viimeistelyyn metalliholkkiin ja anturin kannakkeen hitsauskokoonpanoon, mikä vähentää asiakkaan toimitusketjun hallintakustannuksia.

Tekniset tiedot

• Paperin ohjauksen tarkkuus: Hyödynnä matalakitkakertoimen teknisiä muovikoostumuksia, joissa on valettu ohjauskanavan suoruus ja yhdensuuntaisuus tarkasti säädelty varmistaakseen A4-A3-monimuotoisen paperin kuljetuksen ilman vinoutumista, tukosmäärät alle suunniteltujen kynnysten.
• Kulutuskestävyys: Erityisesti karkaistut muottipesäpinnat tuottavat komponentteja, joilla on tiheä pintamolekyylirakenne ja jotka kuluvat alle 0,05 mm miljoonien paperin kitkajaksojen jälkeen, mikä pidentää tulostimen käyttöikää.
• Mittojen vakaus: Tieteellisesti järjestetyt jäähdytyskanavat yhdistettynä tarkaan muotin lämpötilan säätötekniikkaan säätelevät tehokkaasti kutistumisastetta ohutseinämäisten ohjauskomponenttien ruiskuvalussa, varmistaen mittojen yhdenmukaisuuden suurissa tuotantomäärissä ja ehkäisevät kokoonpanohäiriöitä, jotka aiheuttavat käyttökohinaa.
• Lisää yhteensopivuus: Muotin suunnittelu varaa metallisisäkappaleiden muovausmekanismit, tukevat ruostumattomasta teräksestä valmistetut holkit, kupariset holkkilaakerit ja muut sisäosat upotettaviksi samanaikaisesti ruiskutuksen aikana. Näin varmistetaan, että koaksiaalisuus ja ulosvetovoima täyttävät taajuusmuuttajan suunnitteluvaatimukset.

Sovellusskenaariot

• Lasertulostimet: Soveltuu mustavalko- ja värilasertulostimien paperinohjainten yläkehykseen, paperinsyöttölokeroihin ja tulosteen ohjauslevyihin.
• Mustesuihkutulostimet: Muottien valmistus paperin ohjauskiskoille ja vaunujen liukukannattimille, jotka täyttävät korkean tarkkuuden paikannusvaatimukset.
• Monitoimilaitteet: Paperiohjainjärjestelmän komponentit integroituihin printcopyscan-laitteisiin, jotka täyttävät monitiepaperin kuljetuksen suunnitteluvaatimukset.
• Nopeat kaupalliset tulostimet: Kulutuskestävien ohjauskomponenttien muottien kehitys pankkien ja postin nopeille linjatulostimille ja pistematriisitulostimille, jotka täyttävät korkean taajuuden käytön ja kestävyysvaatimukset.
• Tulostintarvikemarkkinat: Räätälöityjen ohjekomponenttien muottien kehitys- ja tuotantopalvelut tulostinmerkeille.

Usein kysytyt kysymykset ja ratkaisut
K1: Purseet tai naarmut tulostimen paperinohjaimen yläkehysten paperikanavissa valun jälkeen, aiheuttavat paperitukoksia, miten ratkaista?
Ratkaisu: Tämä johtuu tyypillisesti muotin irtoamislinjan välähdyksestä tai ontelon pintavirheistä. Optimoimme jakoviivan sijoittelun muotin suunnittelun aikana välttääksemme paperin kosketuspintoja. Käytämme tarkkuushiontaa ja peilikiillotusta varmistaaksemme, että kanavan pinnat eivät ole työkalujälkiä. Samanaikaisesti opastaa asiakkaita valitsemaan korkeavirtausmateriaaleja ja optimoimaan ruiskutusnopeuden varmistaakseen ohutseinäisten ripojen täydellisen täytön ilman hitsauslinjan ulkonemia.
Kysymys 2: Ajoääni tai paperin vinous metallikehyksillä varustetun ohjauskomponentin asennuksen jälkeen, mikä aiheuttaa tämän?
Ratkaisu: Tämä liittyy usein kriittiseen kokoonpanon mittapoikkeamaan tai liittimen koaksiaalisuuden epätarkkuuteen. Käytämme koordinaattihiontaa ontelotyöstön aikana varmistaaksemme asennusreiän paikannustarkkuuden 0,03 mm:n sisällä metallisisäkkeillä, jotka on kiinnitetty tarkasti muotin sisäisten kohdistustappien avulla; suorittaa täyden mittatarkastuksen ja kokoonpanotarkastuksen valun jälkeen varmistaakseen, että ohjauskanavan ja ohjauspyörän yhdensuuntaisuus täyttää suunnitteluvaatimukset.
Q3: Kuinka varmistaa RoHS-määräysten ja sähköeristysstandardien noudattaminen Eurooppaan vietyjen muottien osalta?
Ratkaisu: Hyödyntämällä 15 vuoden vientikokemusta, muottisuunnittelumme ovat täysin DME- ja HASCO-standardien mukaisia, ja voimme tehdä yhteistyötä asiakkaiden kanssa valitakseen RoHS-direktiivien mukaiset teräslajit ja pintakäsittelyt. Tarjoamme täydelliset myllysertifikaatit, lämpökäsittelyraportit ja muotin huoltokäsikirjat, joissa on kriittisiä kuluvia osia, kuten ohjausrivan sisäosat, jotka noudattavat standardoituja malleja paikallista hankintaa ja vaihtoa varten, mikä varmistaa pitkän aikavälin vakaan muotin toiminnan.

Q: 10. Jos haluan kehittää ruiskupuristettuja osia sisältävän tuotteen, millaista apua voit tarjota?

Voimme tarjota täyden tuen tuotekehityksen tarkastelusta ja rakennesuunnittelusta muottien valmistukseen, volyymiruiskuvaluun, painamiseen ja kokoonpanoon. Voimme tehdä yhteistyötä asiakkaiden kanssa tuotekehityksen alkuvaiheessa optimoidaksemme suunnittelut kustannusten vähentämiseksi ja valmistettavuuden parantamiseksi.

Q: 9. Mikä on yrityksen laatupolitiikka?

Yritys noudattaa aina "tarkkuus, korkea tehokkuus, taontalaatu" -laatupolitiikkaa ja on sitoutunut tarjoamaan asiakkaille korkealaatuisia palveluita edistyneen teknologian ja erinomaisen johtoryhmän avulla.

Q: 8. Mitkä ovat kilpailuetusi muihin muottiyrityksiin verrattuna?

Etumme ovat Singaporen tarkkuusmuottiteknologian, kehittyneiden tuotantolaitteiden (laajuisesti tuodut CNC- ja ruiskuvalukoneet), kattavan yhden luukun tuotantoprosessin (suunnittelusta kokoonpanoon) ja IATF:n 16949 sertifioiman tiukan laadunhallintajärjestelmän yhdistelmässä.

Q: 7. Ketkä ovat pääasiakkaitasi ja mille alueille tuotteita viedään?

Olemme luoneet hyvät yhteistyösuhteet tunnettujen yritysten kanssa, mukaan lukien Iso-Britannian Land Rover ja Triumph Motorcycles, kotimainen SAIC, Changan, ABB:n latausasemat ja japanilainen Tiger Corporation. Tuotteitamme viedään esimerkiksi Japaniin, Eurooppaan ja Yhdysvaltoihin.
