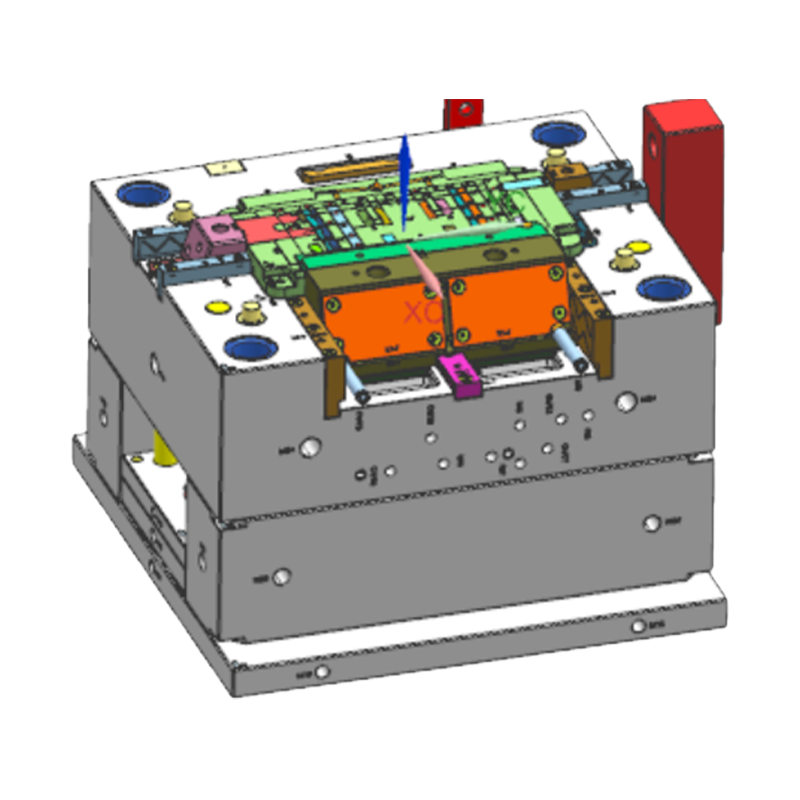

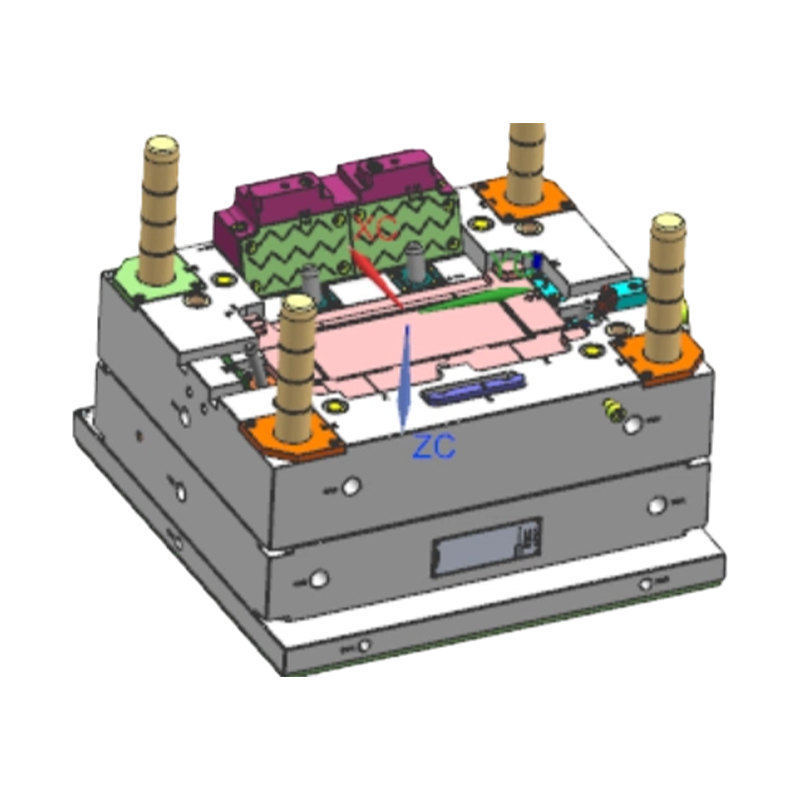

Tulostimen takakannen ruiskumuotin osat

Tuotteen tekniset tiedot

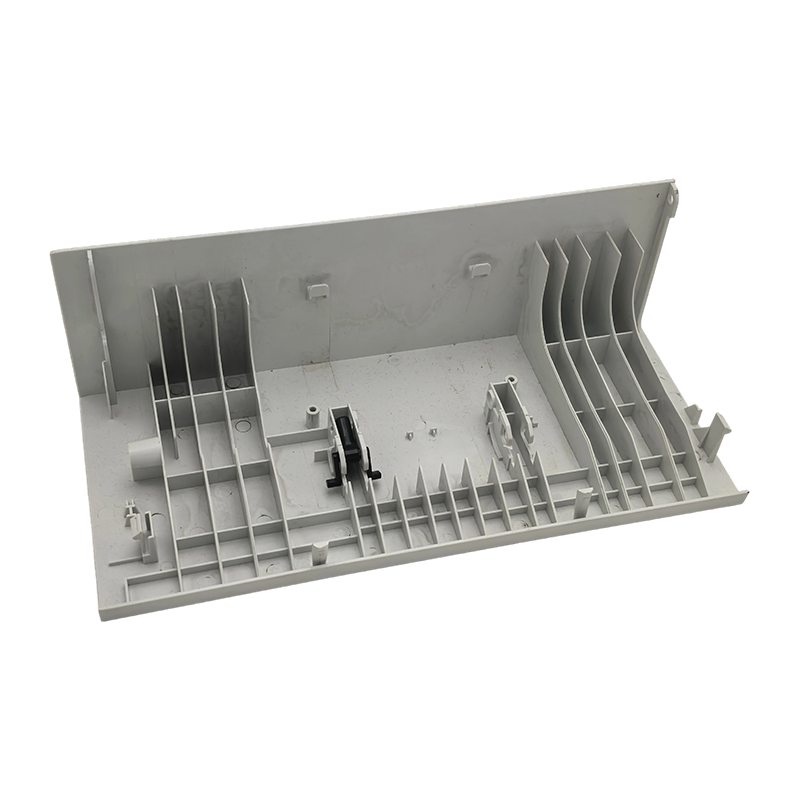

Tulostimen takakansipaneeli

• Yhteensopivat materiaalit: Paloa hidastava ABS (UL94 V0), PC/ABS-seos – yhdistää palosuojan ja iskunkestävyyden
• Rakenteelliset ominaisuudet: Ohutseinämäinen laaja kuori, jossa on tuuletusaukot, rajapinnan aukot, paperiradan aukot ja napsautus-/ruuviuloke-asennusrakenteet
• Mittojen tarkkuus: Sovita aukot sivupaneeleilla ja pohjakuorella tiukasti hallinnassa; jakolinjan paikat asetettu kokoonpanovaatimusten mukaan
• Pintakäsittely: Tekstuurietsaus (VDI/MoldTech-standardit) tai maalipinta; pinnalla ei ole näkyviä nielujälkiä, hitsauslinjoja ja virtausjälkiä
• Kokoonpanokokoonpano: Yhdistetty napsautus- ja ruuvikiinnitys; tuettu pikajulkaisun suunnitteluvaatimuksia
• Väri: Ruiskuvalettu asiakkaan määrittämän värikoodin mukaan; tuettu luonnollinen hartsiväri tai masterbatch-sekoitus

Tulostimen muoviosat (yleiset tekniset tiedot)

• Yhteensopivat materiaalit: ABS, PC/ABS, PP, HIPS, palosuojattu ABS/PC (UL94 V0/V2)
• Osatyypit: Ulkokuoripaneelit, toiminnalliset rakenneosat, paperiohjaimet, mustekasettilokeron kannet, ohjauspaneelien kehykset, sisäiset rakennetuet
• Muotityypit: Yksittäinen / monikäyttöinen liukusäätimellä ja nostimen poistomekanismilla; tuetut kuumakanavajärjestelmät
• Pintakäsittely: Tekstuurietsaus, peilikiillotus, maalipohjan pintakäsittely - sovelletaan osan ulkonäköluokkaluokituksen mukaan
• Mittojen toleranssi: Ulkonäkö yhteensopivat pinnan toleranssit piirustuksen eritelmien mukaan; ohutseinäisten osien seinämän paksuuden tasaisuutta valvotaan tiukasti
• Toissijaiset prosessit: Ultraäänihitsaus, snapfit-kokoonpano, etikettien kiinnitys ja moniosaisten valmiiden komponenttien kokoonpano
• Sertifioidut materiaalit: Raaka-aineet, joilla on UL-, RoHS- ja SGS-sertifikaatti, saatavilla tukevien testidokumenttien kanssa

Sovellusalueet
Tulostimen takakansipaneelis and Plastic Components:

• Mustesuihkutulostimen rungon takakannet, paperilokeron takarajoittimet ja mustekasettilokeron kannet
• Lasertulostimen takaluukun kannet, paperiradan suojakannet ja väriainekasettilokeron luukut
• Monitoimitulostimen (MFP) skannerin kannet, ADF:n paperinsyöttökannet ja sivupaneelit
• Tarratulostimen ja viivakooditulostimen rungon kuoret ja materiaalilokeron kannet
• Laajaformaatin plotterin runkopaneelien kannet ja rullamateriaaliosaston rakenneosat
• 3D-tulostimen kuoripaneelit, filamentin syöttömekanismin kannet ja elektroniikkakotelon paneelit

Usein kysytyt kysymykset ja tekniset huomiot
Kysymys 1: Tulostimen takakansipaneeleissa on suuret pinta-alat ja niissä on merkittävää vääntymistä muovauksen jälkeen – miten tämä ratkaistaan?
Vääntyminen suurissa ohutseinäisissä kansipaneeleissa on yleinen haaste tulostinkotelon ruiskuvalussa. Epätasainen jäähdytys aiheuttaa osan poikki erilaista kutistumista, epätasapainoista täyttövirtausta epäoptimaalisesta portin sijoittelusta ja anisotrooppisen materiaalin kutistumisominaisuuksia. Vastatoimia ovat: CAE-muotin virtausanalyysi muotin suunnittelun aikana porttien lukumäärän ja sijoituksen optimoimiseksi tasapainoista täyttöä varten; mukautettu jäähdytyskanavan muotoilu jäähdytyksen tasaisuuden parantamiseksi; esikompensointigeometria sisällytettynä muotin onteloiden pintoihin; ja valikoima vähän kutistuvia, isotrooppisesti modifioituja ABS-laatuja. Iteratiivisia T1- ja T2-muottikokeita suoritetaan, kunnes vääntyminen on vedon tasaisuustoleranssin sisällä.
Kysymys 2: Hitsausviivat näkyvät tulostimen ulkoasuilla – miten niitä parannetaan?
Hitsausviivat muodostuvat sulatteen etunemmistöpisteisiin, eikä niitä voida kokonaan poistaa ohutseinäisistä ruiskupuristetuista osista. Parannustoimenpiteisiin kuuluvat: porttien sijoittaminen uudelleen ohjaamaan hitsauslinjat näkymättömille alueille, kuten sisäpinnoille tai piiloalueille; nostetaan muotin lämpötilaa ja sulamislämpötilaa sulatteen sulamisen laadun parantamiseksi konvergenssipisteissä; optimoimalla paikallisen tuuletuksen hitsauslinjojen kohdissa kaasun juuttumisen vähentämiseksi, mikä syventää hitsauslinjan näkyvyyttä; ja pintakuvion etsauksen käyttäminen ulkonäköpinnoille jäännöshitsauslinjan jälkien visuaaliseksi peittämiseksi pintakuvion diffuusion kautta.
Kysymys 3: Tulostimen muoviosien sovitusaukoilla on tiukat vaatimukset – miten mittojen yhdenmukaisuus säilyy?
Tulostinkokoonpanon sovitusraon vaatimukset edellyttävät tyypillisesti ±0,3 mm:n tai sitä tiukempaa toleranssia yhteensopivien muoviosien välillä. Mittojen yhtenäisyysmittauksiin kuuluvat: erittäin tarkka CNC- ja EDM-työstö muotin onteloiden mitoille; täytä ensimmäisen artikkelin tarkastuksen (FAI) ja prosessinaikaisen tarkastusprotokollat ​​kriittisten mittojen täydellisellä tai näytteenottotarkastuksella; Tilastollinen prosessinohjaus (SPC), jota sovelletaan injektioprosessin tärkeimpiin parametreihin prosessin ajautumisen valvomiseksi; ja määräajoin muotin ontelon mittatarkastuksia nopealla korjaustoimenpiteellä, kun kulumista havaitaan.
Kysymys 4: Tulostimen muovikomponenttiohjelmat sisältävät monia muottityökaluja – miten samanaikaista kehitystä hallitaan?
Täydellisissä tulostimen muovikomponenttisarjan kehitysohjelmissa noudatamme projektinhallintaa ja tuotamme asiakkaalle yhtenäisen muottien kehitysaikataulun, jossa määritellään suunnittelun jäädytysvaiheet, teräksen hankinnan läpimenoajat, koneistusaikataulut ja muotin kokeilusuunnitelmat kullekin työkalulle. Mittojen suhteen toisistaan ​​riippuvaisille osille, kuten takakansipaneeleille ja sivupaneeleille, suunnitellaan samanaikaisia ​​muottikokeita kokoonpanon sopivuuden tarkistamiseksi, mikä estää työkalujen porrastetusta valmistumisesta aiheutuvat tarkastusviiveet. Asiakkaat saavat säännöllisesti edistymisraportteja, joissa seurataan kunkin muottityökalun kehitystilannetta.
Q5: Tarvitsevatko tulostimen muoviosat erityisiä turvallisuussertifikaatteja ja miten materiaalit kohdistetaan?
Euroopan markkinoilla myytävät toimistotulostimet vaativat yleensä CE-sertifioinnin, joka kattaa pienjännitedirektiivin (LVD) ja sähkömagneettisen yhteensopivuuden (EMC) direktiivin, ja muovikomponenttien materiaalit ovat RoHS-ainerajoitusten ja UL94 palonestoluokitusvaatimusten alaisia. Hankimme sertifioituja raaka-ainelaatuja asiakkaan määrittämien sertifiointivaatimusten mukaan ja toimitamme SGS:n materiaalitestausraportit, UL:n keltaisen kortin sertifiointiasiakirjat ja RoHS-vaatimustenmukaisuusvakuutukset lähetyksen mukana tukemaan asiakkaan tuotesertifiointiasiakirjoja.

Q: 10. Jos haluan kehittää ruiskupuristettuja osia sisältävän tuotteen, millaista apua voit tarjota?

Voimme tarjota täyden tuen tuotekehityksen tarkastelusta ja rakennesuunnittelusta muottien valmistukseen, volyymiruiskuvaluun, painamiseen ja kokoonpanoon. Voimme tehdä yhteistyötä asiakkaiden kanssa tuotekehityksen alkuvaiheessa optimoidaksemme suunnittelut kustannusten vähentämiseksi ja valmistettavuuden parantamiseksi.

Q: 9. Mikä on yrityksen laatupolitiikka?

Yritys noudattaa aina "tarkkuus, korkea tehokkuus, taontalaatu" -laatupolitiikkaa ja on sitoutunut tarjoamaan asiakkaille korkealaatuisia palveluita edistyneen teknologian ja erinomaisen johtoryhmän avulla.

Q: 8. Mitkä ovat kilpailuetusi muihin muottiyrityksiin verrattuna?

Etumme ovat Singaporen tarkkuusmuottiteknologian, kehittyneiden tuotantolaitteiden (laajuisesti tuodut CNC- ja ruiskuvalukoneet), kattavan yhden luukun tuotantoprosessin (suunnittelusta kokoonpanoon) ja IATF:n 16949 sertifioiman tiukan laadunhallintajärjestelmän yhdistelmässä.

Q: 7. Ketkä ovat pääasiakkaitasi ja mille alueille tuotteita viedään?

Olemme luoneet hyvät yhteistyösuhteet tunnettujen yritysten kanssa, mukaan lukien Iso-Britannian Land Rover ja Triumph Motorcycles, kotimainen SAIC, Changan, ABB:n latausasemat ja japanilainen Tiger Corporation. Tuotteitamme viedään esimerkiksi Japaniin, Eurooppaan ja Yhdysvaltoihin.
