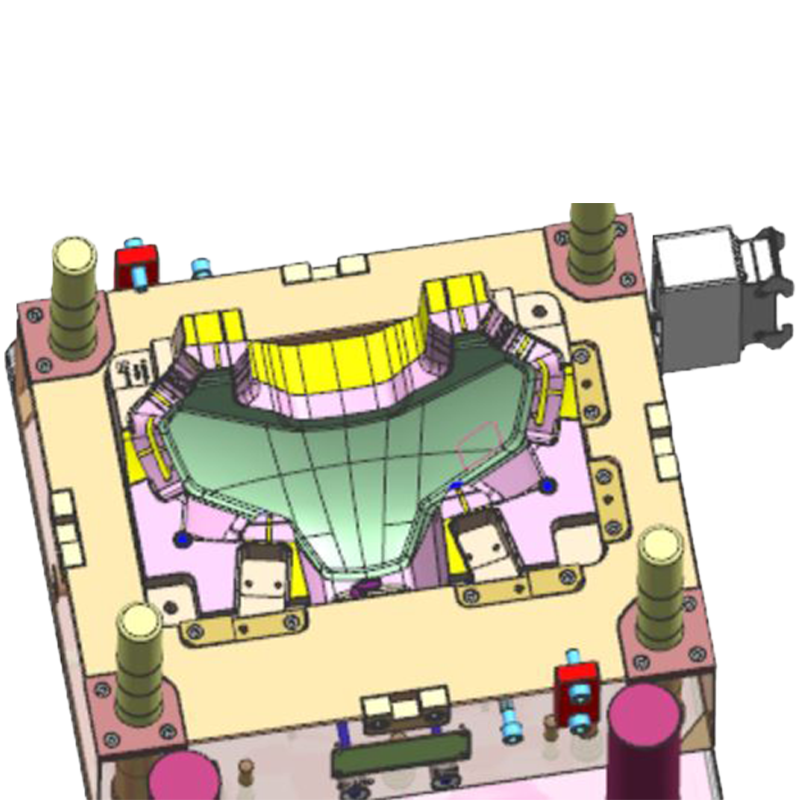

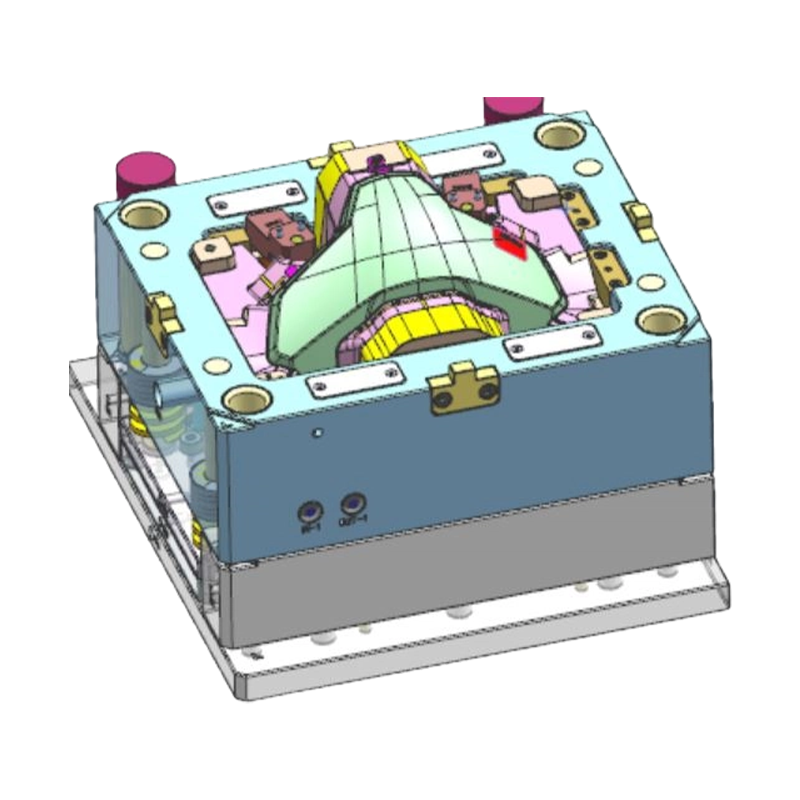

Moottoripyörän ajovalojen linssin ruiskumuotti

Ydinedut

• Optinen läpinäkyvyys: Muotin ontelo käy läpi nopean, kiiltävän kiillotuksen, jolloin pinnan karheus Ra on alle 0,012 μm, mikä varmistaa, että PC-materiaali on valettu ilman virtausjälkiä tai sameutta ja täyttää optisen läpäisystandardit.
• Tarkka optinen pinnan replikointi: Asiakkaiden toimittamiin optisiin digitaalisiin malleihin perustuen erittäin tarkkaa CNC-työstöä ja EDM-tekniikkaa käytetään toistamaan tarkasti linssin pinnan Fresnel-kuvio tai valonjakorakenne.
• Sisäinen stressinhallintatekniikka: Optimoi portin sijainnin ja täyttönopeuden muotin virtausanalyysin avulla yhdistettynä peräkkäiseen venttiiliportin ohjaukseen sisäisen jännityksen minimoimiseksi ja jännityksen vaalenemisen tai halkeilun estämiseksi.
• Muotin lämpötasapainon suunnittelu: PC-materiaalin korkean lämpötilan muovausominaisuuksiin suunniteltu tehokas lämmitys-/jäähdytyspiiri varmistaa tasaisen muotin lämpötilan ja vähentää lämpötilan muutosten aiheuttamaa epätasaista kutistumista ja kahtaistaitteisuutta.

Tuotteen ominaisuudet

• Peilikiillotetut ontelot: Ontelot ja ytimet valmistetaan korkealaatuisesta muottiteräksestä (esim. S136 tai 2403), joille tehdään tyhjiölämpökäsittely ja kryogeeninen käsittely, jota seuraa peilikiillotus läpinäkyvän ja virheettömän osan pinnan varmistamiseksi.
• Tarkkuusoptiset sisäkkeet: Valonjakoalueella on vaihdettava optinen sisäkerakenne, joka helpottaa optista säätöä ja huoltoa. Terien työstötarkkuutta säädetään ±0,005 mm:n sisällä.
• Hot Runner -järjestelmä: Varustettu venttiilityyppisellä portin kuumakanavajärjestelmällä, joka mahdollistaa peräkkäisen venttiiliohjauksen, poistaa hitsauslinjat ja varmistaa virheettömän optisen pinnan.
• Ilmanvaihtojärjestelmän suunnittelu: Tarkat tuuletuskanavat on sisällytetty optisen pinnan reunoihin ja lopulliseen täyttöalueeseen estämään kaasun pysähtymisen aiheuttamia huurtumista tai lyhyitä laukauksia.
• Poistojärjestelmän suojaus: Suuri ejektorilevy ja monipistepoistorakenne yhdistettynä poistonopeuden säätöön estävät ulostyöntöjälkiä tai naarmuja läpinäkyvien osien irtoamisen aikana.

Sovellukset

Tätä muottia käytetään pääasiassa moottoripyörien valaistusjärjestelmissä läpinäkyvien ajovalojen linssien tuottamiseen erilaisiin bensiinikäyttöisiin ja sähköisiin moottoripyöriin. Se soveltuu katupyöriin, urheilupyöriin, cruisereihin, seikkailupyöriin ja skoottereihin, se toimittaa moottoripyörien OEM-valmistajia ja Tier 1 -valaistusjärjestelmien toimittajia.

Yleisiä ongelmia ja ratkaisuja

• Ongelma: Linssin pinnalle ilmestyy virtausjälkiä tai aaltoilua.
• Ratkaisut: Nosta muotin ja sulamislämpötilaa; optimoida portin sijainti ja koko; säädä ruiskutusnopeutta käyttämällä monisegmenttistä ruiskutusprofiilia.
• Ongelma: Linssin sisällä näkyy kuplia tai mustia pisteitä.
• Ratkaisut: Tarkista materiaalin kuivuus (PC-materiaali on kuivattava kosteuspitoisuuteen alle 0,02 %); poista materiaalin kertyminen tynnyri- ja kuumakanavajärjestelmästä; lisää takapainetta.
• Ongelma: Objektiivin pinnalle tulee naarmuja tai ejektorin tappijälkiä poiston aikana.
• Ratkaisu: Optimoi vetokulma ja ejektorin tapin asento; suurenna poistoaluetta tai käytä ejektorilevyä; suihkuta irrotusainetta ontelon pinnalle (tarkista sen vaikutus valonläpäisyyn).
• Ongelma: Jännityskaksitaitteisuutta esiintyy optisella alueella.
• Ratkaisu: Optimoi täyttö- ja pitopainekäyrät muotin virtausanalyysin avulla; vähentää puristusvoimaa ja pitopainetta; optimoida jäähdytysjärjestelmän suunnittelu tasaisen jäähdytyksen saavuttamiseksi.

Tärkeitä huomioita:

• Ennen muotin suunnittelua, toimita täydelliset 3D-optiset tiedot auton ajovalojen linssille, jotka määrittelevät selvästi optisen pinta-alan, valonjakovaatimukset ja ulkonäköstandardit.
• Määritä PC-materiaalin laatu ja lisäaineet (esim. UV-stabilisaattorit) tarkasti kutistumisen ja prosessiparametrien määrittämiseksi.
• Muotin varastoinnin ja kuljetuksen aikana ontelopinnan tulee olla ruostesuojattu ja peitetty suojakalvolla; vältä kosketusta optiseen pintaan.
• Tarkista säännöllisesti kuumakanavajärjestelmän lämpötilan säädön tarkkuus ja venttiilin porttijärjestys optisen pintamuovauksen vakauden varmistamiseksi.
• Läpinäkyvien osien tuotanto on suoritettava puhtaassa ympäristössä (suositus on vähintään 10 000 puhdastila), jotta pölykontaminaatio ei aiheuta ulkonäkövirheitä.

Q: 10. Jos haluan kehittää ruiskupuristettuja osia sisältävän tuotteen, millaista apua voit tarjota?

Voimme tarjota täyden tuen tuotekehityksen tarkastelusta ja rakennesuunnittelusta muottien valmistukseen, volyymiruiskuvaluun, painamiseen ja kokoonpanoon. Voimme tehdä yhteistyötä asiakkaiden kanssa tuotekehityksen alkuvaiheessa optimoidaksemme suunnittelut kustannusten vähentämiseksi ja valmistettavuuden parantamiseksi.

Q: 9. Mikä on yrityksen laatupolitiikka?

Yritys noudattaa aina "tarkkuus, korkea tehokkuus, taontalaatu" -laatupolitiikkaa ja on sitoutunut tarjoamaan asiakkaille korkealaatuisia palveluita edistyneen teknologian ja erinomaisen johtoryhmän avulla.

Q: 8. Mitkä ovat kilpailuetusi muihin muottiyrityksiin verrattuna?

Etumme ovat Singaporen tarkkuusmuottiteknologian, kehittyneiden tuotantolaitteiden (laajuisesti tuodut CNC- ja ruiskuvalukoneet), kattavan yhden luukun tuotantoprosessin (suunnittelusta kokoonpanoon) ja IATF:n 16949 sertifioiman tiukan laadunhallintajärjestelmän yhdistelmässä.

Q: 7. Ketkä ovat pääasiakkaitasi ja mille alueille tuotteita viedään?

Olemme luoneet hyvät yhteistyösuhteet tunnettujen yritysten kanssa, mukaan lukien Iso-Britannian Land Rover ja Triumph Motorcycles, kotimainen SAIC, Changan, ABB:n latausasemat ja japanilainen Tiger Corporation. Tuotteitamme viedään esimerkiksi Japaniin, Eurooppaan ja Yhdysvaltoihin.
