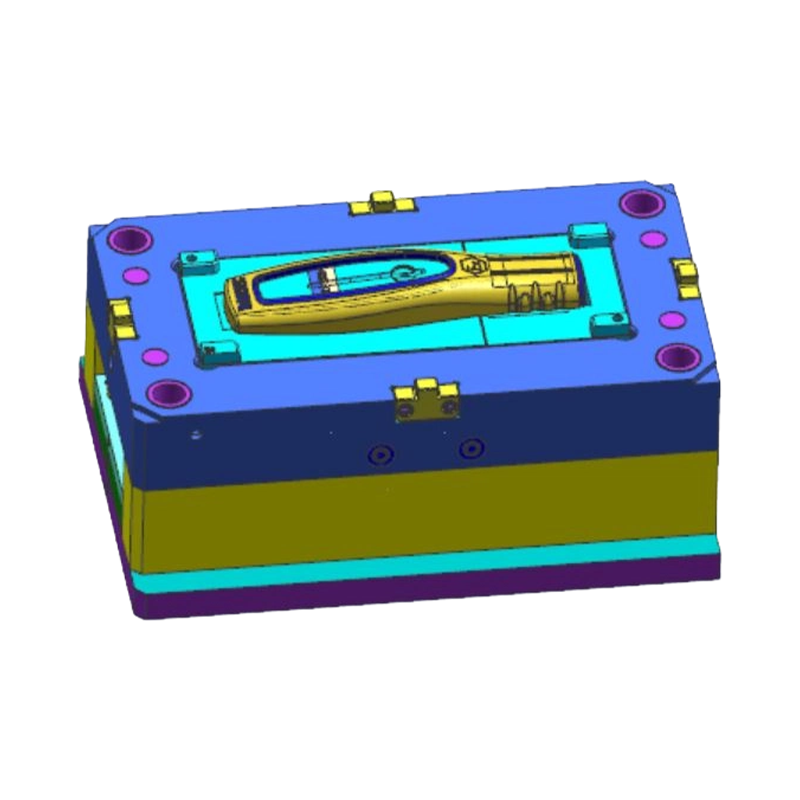

Tarkkuusmuoviset overmould-osien ruiskuvalumuottien osat

Tuotteen tekniset tiedot

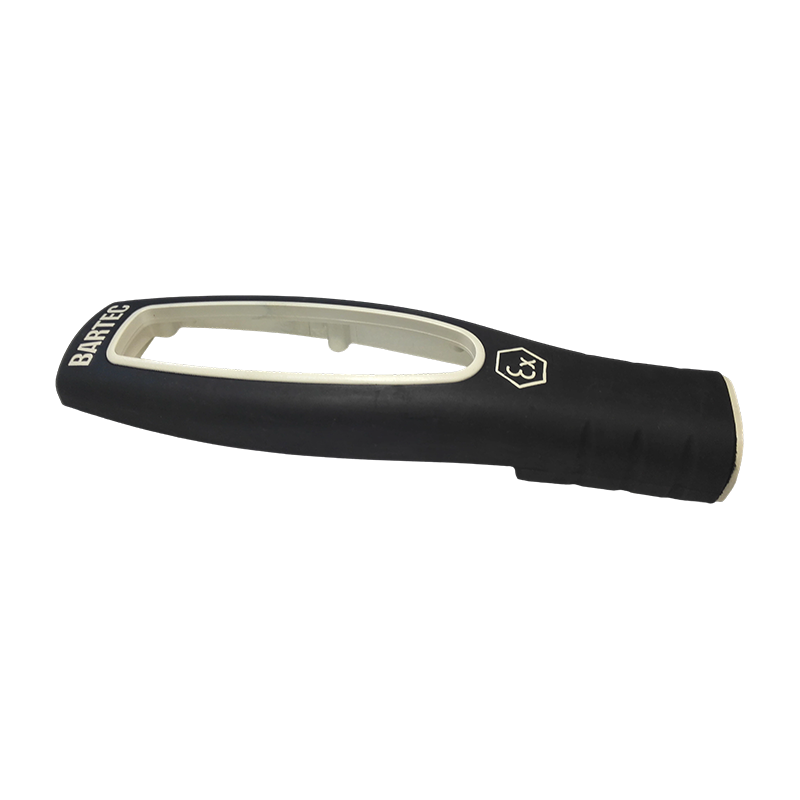

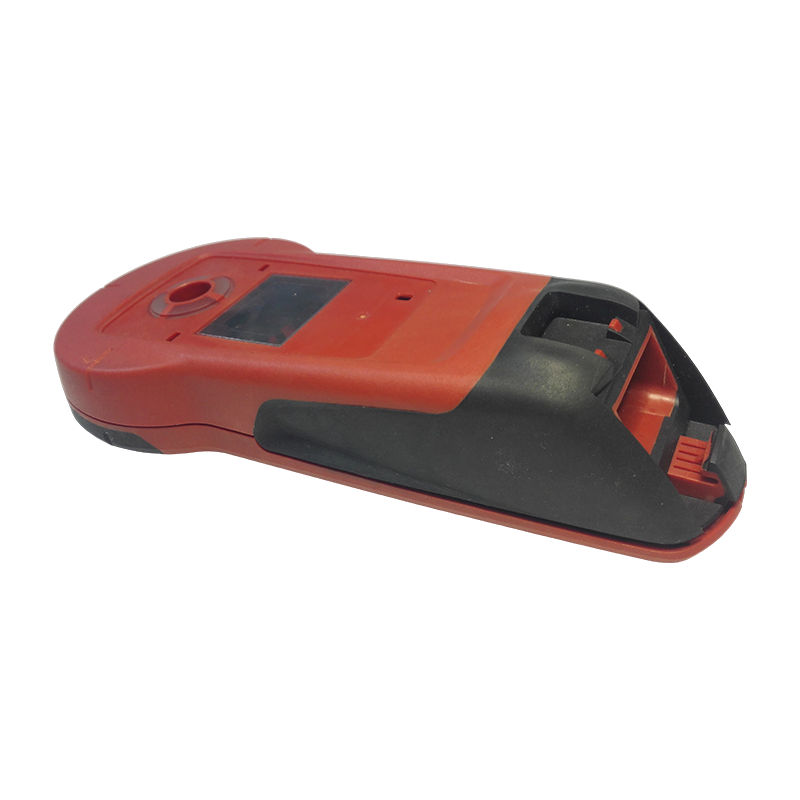

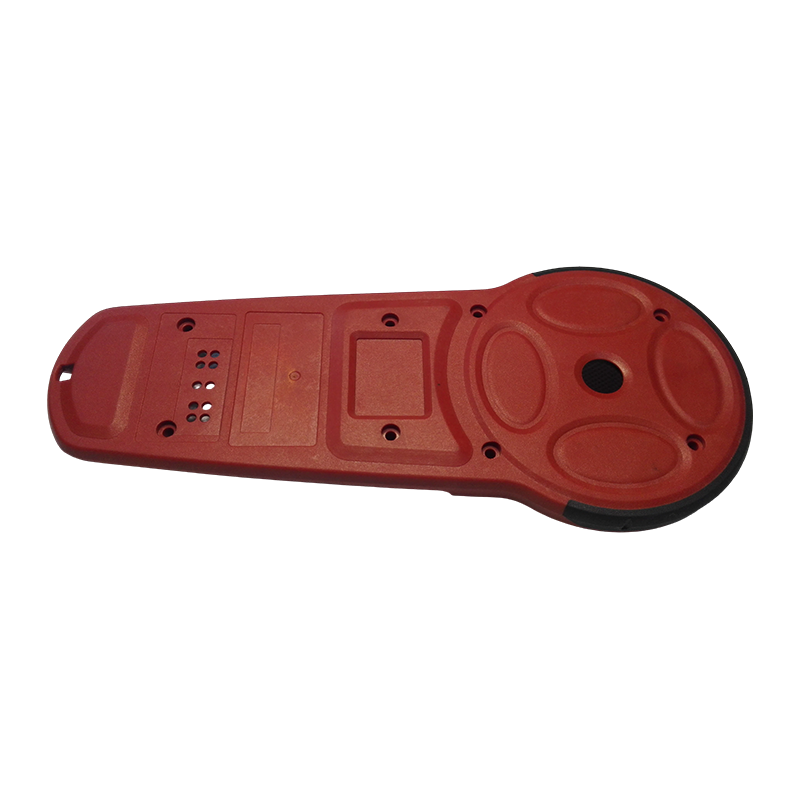

Tarkkuusmuovatut ja päällemuovatut muoviosat

• Prosessityypit: muottipuristus, päällemuovaus (kaksi iskua tai peräkkäinen), kaksivärinen ruiskupuristus
• Sisäketyypit: metallileimat, kierteitetyt messinkiosat, elektroditapit, anturianturit, kaapeliliittimet, piirilevykokoonpanot
• Materiaaliyhdistelmät: Jäykkä alusta (ABS/PC/PA) pehmeä päällysmuotti (TPE/TPU/silikoni); metalli-inserttimuovi (PP/PA/POM)
• Insert Positional Accuracy: Paikannustoleranssit piirustuksen spesifikaatioiden mukaan; kriittisiä paikannusosia ohjataan ±0,1 mm tarkkuudella
• Tiivistyskyky: Overmold-liitäntä, joka pystyy täyttämään asiakkaan määrittämät pneumaattiset tai nestetiiviit testivaatimukset; IP-suojausluokan rakennesuunnittelu tuettu
• Pintakäsittely: Liukumaton rakenne, nahan syyt tai sileä viimeistely saatavilla pehmeille muottipinnoille asiakkaan vaatimusten mukaan
• Toissijaiset prosessit: Komponenttien kokoonpano, sähköisten toimintojen testaus ja vuoto-/painetestaustuki saatavilla

Muoviset MultiWay-liittimet

• Liitintyypit: T-tyyppinen T-tyyppi, Y-tyyppinen tee, rajat nelisuuntainen, moniportti jakotukien liittimet; suoran ja kyynärpään yhdistelmät saatavilla räätälöitynä
• Yhteensopivat materiaalit: PP, POM, PA66, PVDF, PE – valittu materiaalityypin, käyttölämpötilan ja painevaatimusten perusteella
• Käyttöliittymästandardit: Tuetut metriset kierteet (M-sarja), NPT, BSP-putkikierteet ja pikaliitännät
• Paineluokitus: Riippuu materiaalista ja seinämän paksuuden suunnittelusta; vakioliittimet 0,5–1,6 MPa
• Tiivistysmenetelmät: Oring uran tiiviste, kartiomainen pintatiiviste, litteä pintatiiviste – suunniteltu putkistojärjestelmän vaatimusten mukaisesti
• Mittojen toleranssi: Kierreliitännät ja tiivistyspinnat ISO/DIN-standardien mukaisesti; tiukka toleranssivalvonta käytettävissä
• Väri ja merkintä: Luonnollinen hartsiväri tai määritellyn värin muovaus tuettu; virtaussuuntamerkinnät ja spesifikaatiomerkit saatavilla muottivalettuina ominaisuuksina

Sovellusalueet

Tarkkuusmuovatut ja ylimuovatut osat:

• Autojen johtosarjan liittimet, anturipistokkeet ja ECU-liitännän päällevaletut komponentit
• Lääketieteellisten laitteiden kirurgisten instrumenttien kahvat, ruiskumännät ja invitro-diagnostiikkalaitteet, joissa on ylivaletut osat
• Teollisuuden ohjauslaitteet, jotka ohjaavat nuppeja, kahvoja ja painikkeita päällevaletut rakenneosat
• Viihdeelektroniikan datakaapelin liittimet, kuulokeliittimet ja laturin liittimen päällevaletut osat
• Sähkötyökalujen kahvat, kytkinpainikkeet ja liukumattomat kädessä pidettävät osat

Muoviset MultiWay-liittimet:

• Teolliset nesteputkijärjestelmät (kaasu- ja nestevirtauksen jakaminen ja yhdistäminen)
• Autojen jäähdytysnestelinjat, LVI-järjestelmät ja AdBlue (urea-liuos) -putkiliittimet
• Lääketieteellisten laitteiden infuusiolinjat, dialyysijärjestelmät ja hengityslaitteen pneumaattisten piirien liittimet
• Maatalouden tiputuskastelujärjestelmän virtauksen jakeluliittimet
• Vedenpuhdistuslaitteet, vesiautomaatit ja RO-käänteisosmoosijärjestelmän putkiliittimet
• Puolijohde- ja kemialliset käsittelylaitteet, erittäin puhtaat mediaputkiliittimet (PVDF-laatu)

Usein kysytyt kysymykset ja tekniset huomiot

Kysymys 1: Pehmeiden ja kovien materiaalien välinen rajapinta ylivaletuissa osissa on alttiina delaminaatiolle – miten sidoslujuus varmistetaan?
Sidoslujuuteen pehmeän ja kovan materiaalin rajapinnassa vaikuttavat materiaalien yhteensopivuus, rajapinnan geometria ja prosessiparametrit. Toimenpiteitä sidoslujuuden parantamiseksi ovat: mekaanisten lukitusominaisuuksien suunnittelu alustalle (kuten alaleikkaukset, läpimenevät reiät ja urat) fyysisen tarttuvuuden täydentämiseksi; valitaan ylimuottimateriaalilajeja, joilla on vakiintunut kemiallinen yhteensopivuus alustan kanssa (kuten TPE pariksi ABS:n kanssa); ja ruiskutuslämpötilan ja täyttönopeuden optimointi, jotta varmistetaan substraatin rajapinnan riittävä kostutus päällysmuottimateriaalilla. Osien, joilla on pneumaattiset tai nestetiiviit tiivistysvaatimukset, liitännän tiivistysgeometria on sisällytettävä tuotteen suunnitteluvaiheeseen ja validoitava vuototestillä muottikokeiden jälkeen.
Kysymys 2: Metalliterät siirtyvät tai kallistuvat muovauksen jälkeen – miten tämä ratkaistaan?
Sisäosan siirtyminen johtuu tyypillisesti riittämättömästä muotin paikannusmekanismin tarkkuudesta tai sisäosaan vaikuttavasta liiallisesta ruiskutuspaineesta. Vastatoimia ovat mm.: sovitustoleranssin optimointi muotin kiinnitysnappien ja sisäkkeen ominaisuuksien välillä vakaan asennon varmistamiseksi muotin sulkemisen jälkeen; asemointiportit ruiskutuspaineen jakamiseksi tasaisesti sisäkkeen ympärille; ja ohuille sisäkkeille, kuten elektrodin tapeille, jotka sisältävät lisätukirakenteita muotin sisällä taipumisen estämiseksi ruiskutusvirtausvoimien vaikutuksesta.
Q3: Muoviset monitieliittimet aiheuttavat vuotoja käytössä – mitkä ovat yleisiä syitä?
Vuoto johtuu tyypillisesti yhdestä tai useammasta seuraavista: tiivistepinnan mittapoikkeamat sovitustoleranssialueen ulkopuolella; kierteen nousu tai kierteen muoto ei täsmää liittimen ja liittimen välillä; sisäisiä aukkoja tai huokoisuusvirheitä valetussa osassa, jotka vaikuttavat seinän eheyteen; tai materiaalin turpoaminen ja muodonmuutos, joka johtuu valitun materiaalin ja kuljetettavan väliaineen välisestä yhteensopimattomuudesta. Paineentestauspalvelut (hydrostaattiset tai pneumaattiset) ovat saatavilla ennen toimitusta, ja ne suoritetaan asiakkaan määrittämän koepaineen ja pitoajan mukaisesti tuotanto-erien tiivistyksen luotettavuuden varmistamiseksi.
Kysymys 4: Monitieliittimen liitännän mittojen on oltava tiettyjen kansainvälisten standardien mukaisia ​​– miten tämä varmistetaan?
Ennen muotin kehittämisen aloittamista asiakkaan tulee toimittaa soveltuva liitäntästandardi (kuten ISO 228 putkikierteet, DIN 2999, NPT per ANSI B1.20.1) sekä viitenäytteet tai piirustukset yhteenliittimistä tai liittimistä. Muotin kierreytimet ja tiivistyspinnat on suunniteltu määritellyn standardin mukaisesti, ja kierremittarin tarkastusraportit ja yhteensopivien komponenttien kokoonpanon tarkastus toimitetaan T1-näytevaiheessa liitännän mittojen mukaisuuden vahvistamiseksi.
K5: Valetut osat sisältävät sähköisiä toimintoja – miten metalliosien hapettumista tai kontaminoitumista estetään muovauksen aikana?
Metallipalat, erityisesti kupari ja alumiini, sisältävät hapettumisriskin ruiskuvaluprosessin korkeissa lämpötiloissa, mikä voi vaikuttaa myöhempään sähkökontaktien suorituskykyyn. Toimenpiteisiin kuuluvat: sisäosien pinnan puhdistus ennen muottiin lataamista öljyn ja olemassa olevien oksidikerrosten poistamiseksi; muotin lämpötilan ja sykliajan säätely minimoimaan sisäkkeen altistuminen korkeille lämpötiloille; ja tarkkuussähköisissä sisäosissa nikkeli- tai tinapinnoitus sisäpinnoilla hapettumiskestävyyden parantamiseksi. Jos erityisiä sähköisiä suorituskykyvaatimuksia sovelletaan, jatkuvuustestaus tai eristysresistanssitestaus voidaan suorittaa ennen toimitusta.

K: 10. Jos haluan kehittää ruiskupuristettuja osia sisältävän tuotteen, millaista apua voit tarjota?

Voimme tarjota täyden tuen tuotekehityksen tarkastelusta ja rakennesuunnittelusta muottien valmistukseen, volyymiruiskuvaluun, painamiseen ja kokoonpanoon. Voimme tehdä yhteistyötä asiakkaiden kanssa tuotekehityksen alkuvaiheessa optimoidaksemme suunnittelut kustannusten vähentämiseksi ja valmistettavuuden parantamiseksi.

K: 9. Mikä on yrityksen laatupolitiikka?

Yritys noudattaa aina "tarkkuus, korkea tehokkuus, taontalaatu" -laatupolitiikkaa ja on sitoutunut tarjoamaan asiakkaille korkealaatuisia palveluita edistyneen teknologian ja erinomaisen johtoryhmän avulla.

K: 8. Mitkä ovat kilpailuetusi muihin muottiyrityksiin verrattuna?

Etumme ovat Singaporen tarkkuusmuottiteknologian, kehittyneiden tuotantolaitteiden (laajuisesti tuodut CNC- ja ruiskuvalukoneet), kattavan yhden luukun tuotantoprosessin (suunnittelusta kokoonpanoon) ja IATF:n 16949 sertifioiman tiukan laadunhallintajärjestelmän yhdistelmässä.

K: 7. Ketkä ovat pääasiakkaitasi ja mille alueille tuotteita viedään?

Olemme luoneet hyvät yhteistyösuhteet tunnettujen yritysten kanssa, mukaan lukien Iso-Britannian Land Rover ja Triumph Motorcycles, kotimainen SAIC, Changan, ABB:n latausasemat ja japanilainen Tiger Corporation. Tuotteitamme viedään esimerkiksi Japaniin, Eurooppaan ja Yhdysvaltoihin.
