Rolling Shutter Cupin pidikkeen kokoonpanon ruiskumuotti

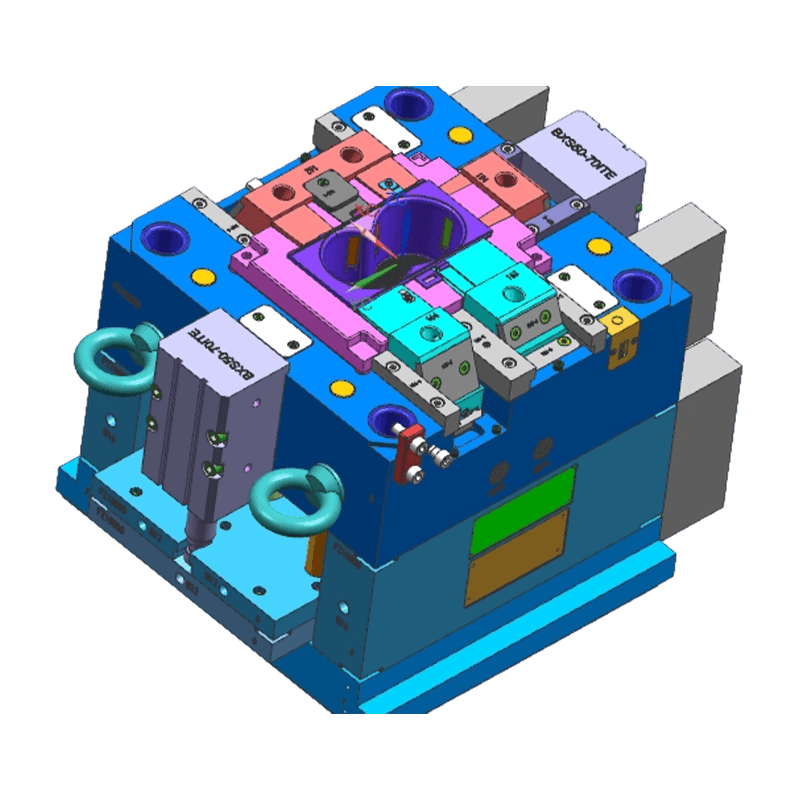

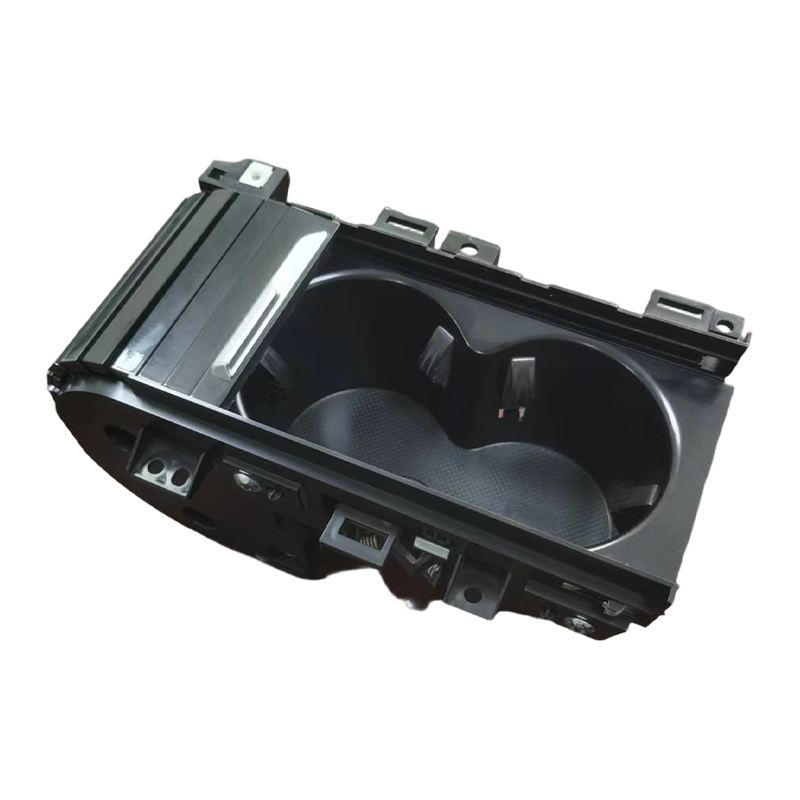

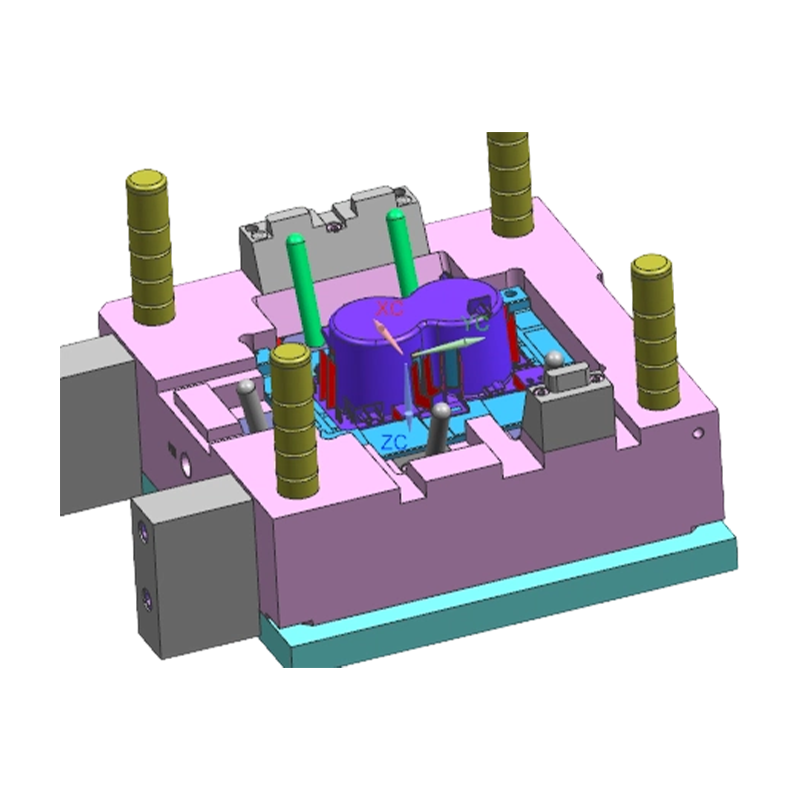

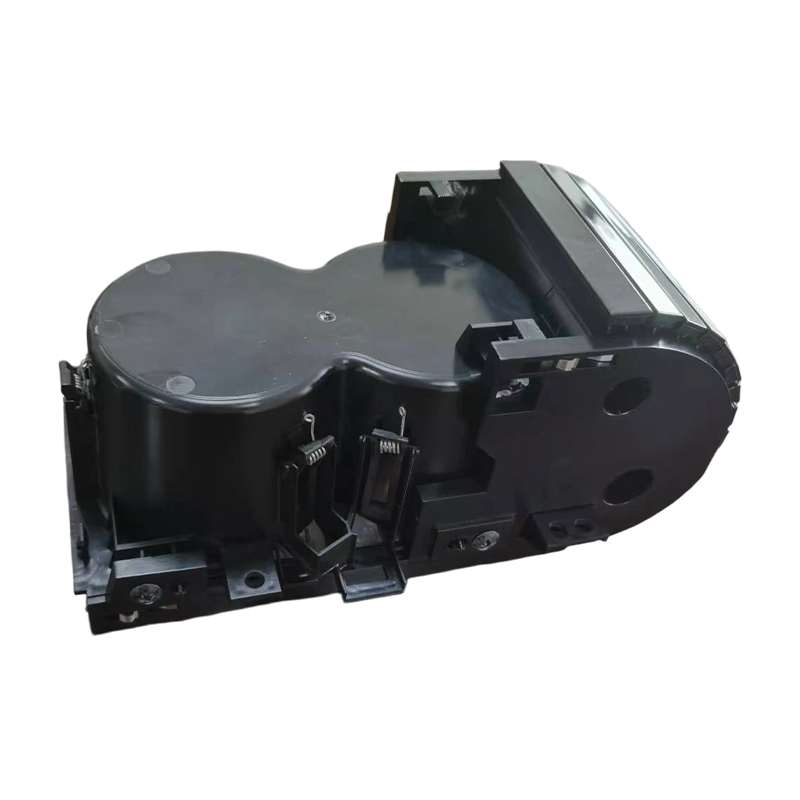

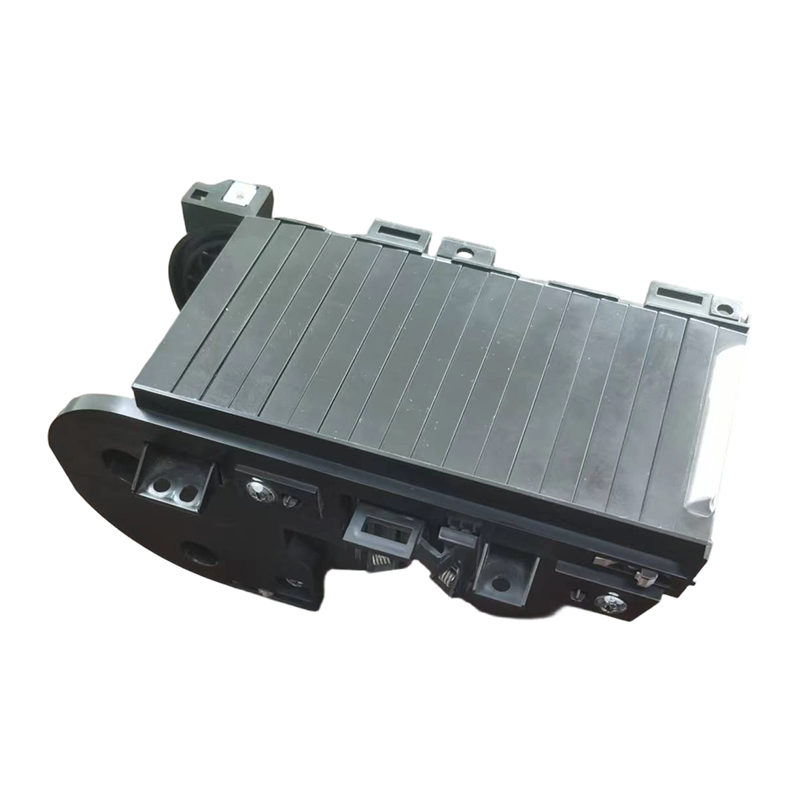

Tämä tuote on erikoistunut ruiskumuotti, joka on suunniteltu rullavarjostimen kupinpidinkokoonpanon valmistukseen ajoneuvojen keskikonsoleissa. Kokoonpano koostuu tyypillisesti vierivästä kannesta, kotelon kuoresta, liukukisoista ja joustavista komponenteista, joiden ydinvaatimus on pehmeä avaus/sulkeutuminen ja pitkäkestoisuus. Muotti on kehitetty asiakkaan toimittaman 3D-datan tai -piirustusten pohjalta käyttämällä multislider- tai core-pulling-mekanismeja monimutkaisten sisäisten kiskorakenteiden muodostamiseen. Yli 15 vuoden vientikokemuksella vastaamme Euroopan ja Aasian markkinoiden vaatimuksiin tarkkuuden, syklin tehokkuuden ja pinnan kulutuskestävyyden osalta, mikä takaa komponenttien vaihdettavuuden ja toiminnallisen vakauden massatuotannossa.

Fanze T&M (Jiashan) Co., Ltd. Fanze T&M (Jiashan) Co., Ltd. Ota yhteyttä
PREV：Flip-Up Dash säilytysruiskumuotti SEURAAVA：Keskikonsolin koristepaneelien ruiskumuotti
  • Tuote Yksityiskohdat
kyky
Ydinedut
01
Monimutkainen geometriaominaisuus
Taitava muodostamaan monimutkaisia piirteitä, kuten vierintäkiskoja, napsautuksia ja ohutseinäisiä ripoja. Tarkat liuku- ja ejektorimallit takaavat osien puhtaan irrottamisen ilman vaurioita.
02
Fit Precision Control
Kriittiset muotin mitat säilyvät IT8IT10-toleranssiluokissa monikomponenttikokoonpanoa varten (kansi kiskoille), mikä varmistaa tasaisen, sitomattoman liukumisen.
03
Materiaalin mukautuvuus
Muotin suunnittelussa voidaan käyttää erilaisia teknisiä muoveja (esim. ABS, PC/ABS, POM), mikä mahdollistaa kutistumisen ja jäähdytysjärjestelmän säädöt asiakkaan materiaalivalinnan perusteella.
04
Pintakäsittelyn johdonmukaisuus
Muotin ontelot voidaan hienoksi kuvioitua tai kiillottaa vastaamaan sisätilojen vaatimuksia, mikä varmistaa valmiiden osien kosketuksen ja visuaalisen yhtenäisyyden.
tekniset tiedot
Tuotteen ominaisuudet
F1
Tarkkuusliuku/ytimen vetomekanismit
Tarkat liukusäätimet tai nostimet muodostavat alaleikkauksia ja sivureikiä rullan ohjauskiskoihin varmistaen luotettavan ja vakaan toiminnan.
F3
Optimoitu jäähdytysjärjestelmä
Mukautetut jäähdytyskanavat on suunniteltu osan seinämän paksuuden perusteella säätämään tehokkaasti sykliaikaa ja minimoimaan kutistuman muodonmuutoksia.
F2
Kulutusta kestävä muotoilu
Sisäosia tai paikallista lämpökäsittelyä käytetään erittäin kuluville alueille (kuten liukukiskot) muotin yleisen käyttöiän pidentämiseksi.
F4
Vaihdettavat kulutusosat
Kriittiset muovausosat erittäin kuluvilla alueilla (esim. kiskon osissa) on suunniteltu irrotettaviksi, mikä helpottaa huoltoa ja pienentää pitkän aikavälin kustannuksia.
▸ käyttötapaus
Sovellukset
Tätä muottia käytetään ensisijaisesti rullavarjostimen kupinpidinkokoonpanojen valmistukseen autojen sisätilojen keskikonsoleihin. Se soveltuu kojetaulu- tai lattiakonsolimoduuleihin henkilöautoissa (autot, katumaasturit, MPV:t) ja toimitetaan Tier1-autojen toimittajille ja OEM-valmistajille.
◆
Yleisiä ongelmia ja ratkaisuja
Rullasuojuksen meluisa tai vastustuskykyinen liukuminen kiskoissa.
Optimoi vetokulmat ja pinnan kiillotuksen/tekstuurin tasaisuus kiskoalueilla; tarkista liukusäätimen sovitusvälykset välähdyksen tai purseiden välttämiseksi.
Pesualtaan jälkiä mukinpidikkeen kotelon reunoissa tai kiinnityspaikoissa.
Optimoi portin sijainti tai lisää paikallista pitopainetta muotin virtausanalyysin avulla; säädä jäähdytystehoa vastaavilla alueilla tasaisen jäähdytyksen varmistamiseksi.
Kiskon mittojen kuluminen ja lisääntynyt välys pitkien tuotantoajojen jälkeen.
Käytä kiskon muodostamiseen tarkoitettua kulutusta kestävää terästä, jossa on nitraus/pinnoite; Suunnittele sisäosat vaihdettaviksi huollon helpottamiseksi.
⏺
Tärkeitä huomioita
1 Toimita täydellinen 3D-kokoonpanopiirustus rullavarjostimen komponentista ennen muotin suunnittelua vahvistaaksesi osien väliset suhteet ja liikeradat.
2 Määritä muovimateriaalin laatu ja lisäaineet (esim. lasikuitupitoisuus) tarkasti kutistumisasetuksiin ja teräksen valinnan arviointiin.
3 Puhdista säännöllisesti öljyjäämät ja roskat liuku- ja kiskoalueilta; tarkista voitelujärjestelmä varmistaaksesi mekanismin sujuvan toiminnan.
Tuotteen mitat 110x183x86
Tuotteen materiaali PC ABS
Tuotteen hinta 1,3 dollaria
Tuotteen toimitusaika 30 päivää
Muotin hinta 21 000 US$
Muotin valmistusaika 50 päivää
Toimitusehdot FOB Shanghai
Maksuehdot T/T
Muotin materiaali NAK80
Testausmenetelmät CMM
Muotin käyttöikä 500k
Takuuaika 12 kuukautta
